全國化工自動控制設計技術中心站對《石油化工控制室設計規范》SH/T 3006—2012實施中有關問題的答復

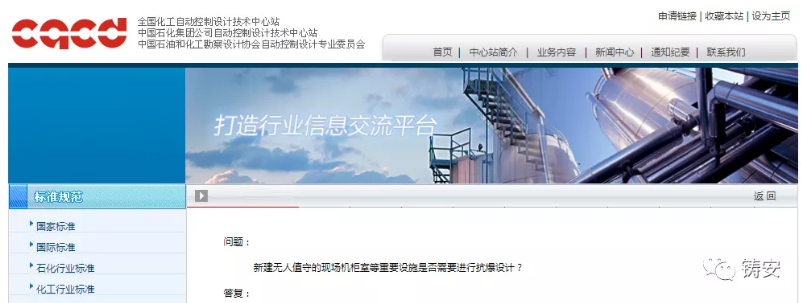

新建無人值守的現場機柜室等重要設施是否需要進行抗爆設計？《石油化工企業設計防火標準》GB 50160—2008 (2018版）中第5.7.1A條規定：中央控制室應根據爆炸風險評估確定是否需要抗爆設計。布置在裝置區的控制室、有人值守的機柜間宜進行抗爆設計，抗爆設計應按現行國家標準《石油化工控制室抗爆設計規范》GB50779的規定執行?，F(xiàn)場機柜室作為生產裝置的“區域性重要設施”，對生產裝置的安全及連續穩定運行具有至關重要的作用。《石油化工控制室設計規范》SH/T 3006—2012第7.8條規定“對于有爆炸危險的石油化工裝置，現場機柜室建筑物的建筑、結構應根據抗爆強度計算、分析結果設計”，此條內容在“條文說明”中有更為詳細的解釋：7.8 現場機柜室是否設計為抗爆結構仍需要安全專業進行抗爆強度計算、分析后確定。根據石油化工企業的實際經驗，抗爆結構的現場機柜室具有如下優點：a) 現場機柜室內不僅在開車及試運行階段有較多人員，而且在正常生產階段也長期有少量人員，抗爆結構的現場機柜室更有利于保護人身安全。b) 現場機柜室內的控制系統、安全系統設備承擔所屬裝置的控制和安全聯鎖，抗爆結構的現場機柜室在遭遇爆炸沖擊波的情況下，仍可實現裝置有序的安全停車。c） 現場機柜室內的控制系統、安全系統設備價值昂貴，大型裝置需數百萬至上千萬美元，并且毀壞后的恢復時間很長，需要重新采購、集成、安裝、組態及回路聯調等，特別是有些裝置帶有專利控制系統，需通過專利商采購，恢復時間更長，對重新恢復生產很不利。因此，抗爆結構的現場機柜室可避免控制系統因裝置爆炸而損壞。
因此，應對中心控制室、現場機柜室等重要設施根據生產裝置的特性進行爆炸風險安全評估，建筑、結構設計應根據抗爆強度計算、分析結果設計。
某公司現有一座維修變電用房，該建筑由變配電間和維修間組成。其中變電間內含800 kVA 變壓器和400 kVA 變壓器各一臺，擬利用維修變電用房的維修間改造成中心控制室，改造方案如下：對維修變電用房進行建筑分割，變配電間與改造部分中心控制室變?yōu)閮勺N建建筑。根據《建筑設計防火規范》GB50016—2014（2018 年版）表3.4.1 注2 相關要求，中心控制室貼建相同高度變電所一側外墻為防火墻，且屋頂?shù)哪突饦O限時間不低于1 h時，其防火間距不限。并對中心控制室貼建變電所一側外墻做防干擾屏蔽墻處理，防火墻耐火等級為一級，耐火極限時間3 h。該方案是否可行？《石油化工控制室設計規范》SH/T 3006—2012第5.5 條規定“中心控制室不應與變配電所相鄰”；第4.6.4 條規定“控制室內的電磁場條件應滿足控制系統的電磁場條件要求”；控制系統的抗電磁干擾能力指標在《石油化工分散控制系統設計規范》SH/T 3092—2013 有明確要求。需要明確現有裝置是否為“有爆炸危險的石油化工裝置”，如果是，則根據《石油化工控制室設計規范》SH/T3006—2012的第5.9 條規定：對于有爆炸危險的石油化工裝置，中心控制室建筑物的建筑、結構應根據抗爆強度計算、分析結果設計。
變壓器室的墻體增加了鋼絲屏蔽網，該項措施實施后應確保電氣設備對控制系統的電磁干擾能滿足《石油化工分散控制系統設計規范》SH/T 3092—2013中的要求。
多年前建的甲類裝置，裝置配電室、操作室、機柜室都在同一建筑里，應急管理部門進行安全隱患檢查時，提出目前存在的隱患，讓業主方整改。有什么方式既能保證設計合法合規，又能幫助業主解決安全隱患問題，并且節約成本。
《石油化工企業設計防火標準》GB 50160—2008 (2018版）第5.2.16條為強制性條款，必須遵照?qǐng)?zhí)行。該條規定：“裝置的控制室、機柜間、變配電所、化驗室、辦公室等不得與設有甲、乙A類設備的房間布置在同一建筑物內。裝置的控制室與其他建筑物合建時，應設置獨立的防火分區?！?/span>《石油化工控制室設計規范》SH/T 3006—2012第4.2條規定“控制室位置應符合GB50160中有關控制室布置的規定”。因此，只能將將操作室、機柜間、變配電室全部搬出，另找地方建設。
