建筑防雷設計要求和控制要求來實現本質安全

我們的注冊電氣工程師、注冊建造師、注冊安全工程師Hanny老師帶著您一起共同學習建筑防雷安全。

技術學習是建筑業、各類企業EHS人員的短板,總是學管理太抽象了。學些技術也不會被別人欺騙,使自己變?yōu)樾袠I(yè)專業人員。下面來點干貨。

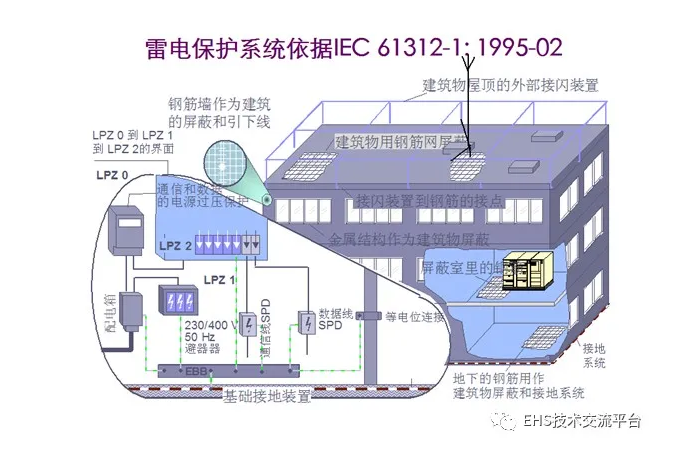

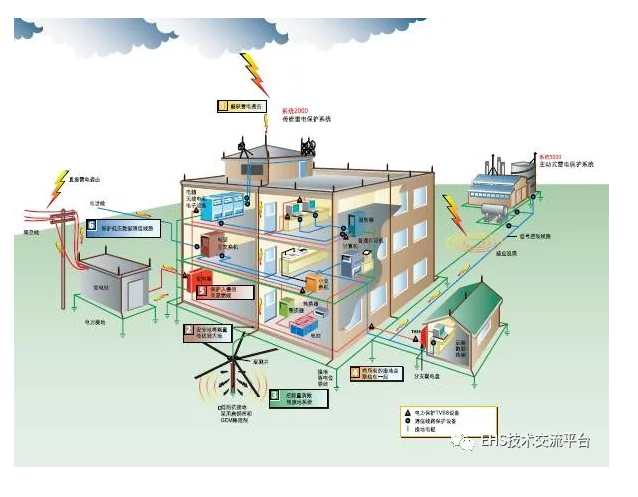

建筑防雷設計要求和控制要求來實現本質安全

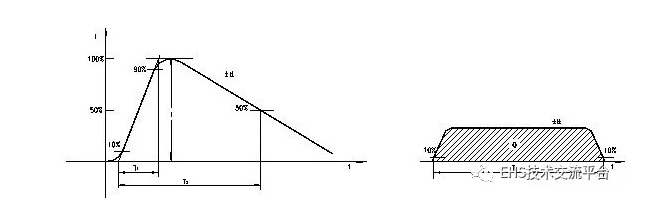

獨立避雷針和架空避雷線(網)的支柱及其接地裝置至被保護建筑物及與其有聯系的管道、電纜等金屬物之間的距離(圖3.2.1),應符合下列表達式的要求,但不得小于3m:


1、地上部分:當hx<5Ri時,

Sa1≥0.4(Ri+0.1hx) (3.2.1-1)

當hx≥5Ri時,

Sa1≥0.1(Ri+hx) (3.2.1-2)

2、地下部分:Se≥0.4Ri (3.2.1-3)

式中 Sa1—空氣中距離;

Se1—地中距離;

Ri—獨立避雷針或架空避雷線(網)支柱處接地裝置的沖擊接地電阻(Ω);

Hx—被保護物或計算點的高度。


二、架空避雷線至屋面和各種突出屋面的風帽、放散管等物體之間的距離(圖3.2.1),應符合下列表達式的要求,但不應小于3m:

1.當(h+l/2)<5Ri時,

Sa2≥0.2Ri+0.03(h+l/2) (3.2.1-4)

2.當(h+l/2)≥5Ri時

Sa2≥0.05Ri+0.06(h+l/2) (3.2.1-5)

式中 Sa2 — 避雷線(網)至被保護物的空氣中距離;

h — 避雷線(網)的支柱高度;

l — 避雷線的水平長度。

七、架空避雷網至屋面和各種突出屋面的風帽、放散管等物體之間的距離,應符合下列表達式的要求,但不應小于3m:

當(h+l1)<5Ri時,

Sa2≥1/n〔0.4Ri+0.06(h+l1)〕 ( 3.2.1-6)

當(h+l1)≥5Ri時,

Sa2≥1/n〔0.1Ri+0.12(h+l1)〕 (3.2.1-7)

式中 l1—從避雷網中間最低點沿導體至支柱的距離;

n—從避雷網中間最低點沿導體至距離最短支柱并有同一距離l1的個數。

八、獨立避雷針、架空避雷線或架空避雷網應有獨立的接地裝置,每一引下線的沖擊接地電阻不宜大于10Ω。在土壤電阻率高的地區,可適當增大沖擊接地電阻。


01 控制要點

1.1 接閃器安裝
1)接閃器支架應采用熱鍍鋅件,卡子與避雷帶吻合安裝,位置正確,間距均勻,支架需有足夠的剛度且鍍鋅層良好,根部表面平整,防水措施得當。


2)避雷帶整體安裝順直,接頭采用雙面焊接,焊口在兩側,焊接搭接倍數不小于  6D,焊縫飽滿無遺漏,并在焊痕外做防銹、刷銀粉處理,引下線標識清晰。


3)支架直線段間距為0.5m~1m,支架高度為150mm。轉彎處圓滑過渡,固定支架在轉彎處兩側均勻分布。遇變形縫處,應做補償設置。

1.2 屋面外露金屬部分接地
1)金屬透氣帽應與防雷網有可靠連接,平墊、彈墊齊全。
2)風機金屬基座應與防雷引下線焊接或壓接,并做好標識。
3)有高低跨度的金屬爬梯應與女兒墻處防雷網進行焊接接地。

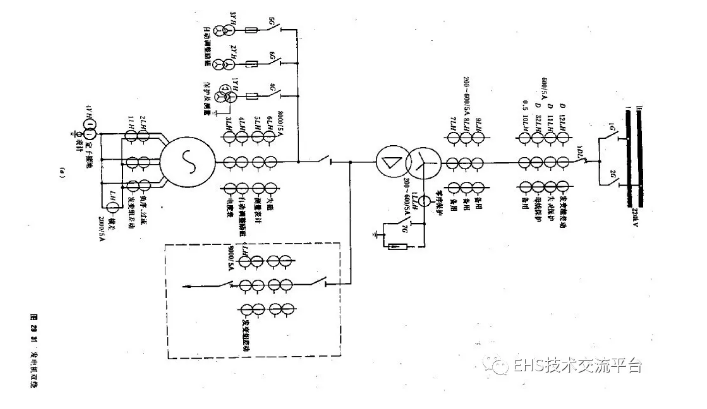

1.3 變配電室明敷接地干線安裝
接地干線連接采用3面焊接,搭接長度為扁鋼寬度兩倍,安裝應平滑順直。還要和供配電系統的避雷器連接。



1.4 配電室防鼠板安裝

配電室門口應安裝防鼠擋板,擋鼠板的高度和結構應能保證小動物無法進入配電室內。采用金屬板時應接地牢靠。此外,配電室使用金屬門的門框與門扇應分別與接地體可靠連接。

1.5 金屬梯架、托盤或槽盒接地、跨接
金屬梯架、托盤或槽盒與保護導體的連接應符合:全長不大于30m時,不少于2處與保護導體連接;大于30m時每隔20~30m應增加一個連接點,起始端和終點端應可靠接地。
1.6 配電箱柜安裝涉及的接地
配電、控制、保護用的屏{柜、箱)及操作臺的金屬框架和底座必須接地。
柜、臺、箱的金屬框架及基礎型鋼應與保護導體可靠連接;對裝有電器的可開啟門,門和金屬框架的接地端子間應選用截面積不小于4mm2的黃綠色絕緣銅芯導線連接,并應有標識。
柜、臺、箱、盤等配電裝置應有可靠地防電擊保護;裝置內保護接地導體(PE)排應有裸露的連接外部保護接地導體的端子,并應可靠連接。
1)配電柜基礎接地
柜、臺、箱的金屬框架及基礎型鋼應與保護導體可靠連接。一般做法為:用扁鋼將其與接地網焊接,接地點不少于兩邊,焊接面至少為扁鋼寬度的2倍,三個棱邊焊牢。露出地面的型鋼部分應涂刷防腐漆。
混凝土基礎臺上的柜體用螺栓將扁鋼與接地網連成整體,其接地固定螺栓應采用鍍鋅防腐件以防腐蝕,直徑不應小于M10 且有可靠防松措施。
1.7 防雷測試盒安裝
接地裝置在地面以上的部分,應按設計要求設置測試點,測試點不應被外墻遮蔽,且應有明顯標識。測試盒內應整潔,測試壓接螺栓應齊全,預留扁鋼長度符合要求。
