噪聲是工作場所常見的職業病危害因素之一，工人長期暴露于高噪聲環境會導致聽力損失，同時也會影響工人注意力。對于工廠內高噪聲作業改善，一般先會做現場調查并繪制噪聲分布圖（Noise mapping），可以給工廠管理者直觀的噪聲危害認知，進一步探討噪聲改善方法。本文重點介紹現場調查以及繪制噪聲分布圖的三個重要步驟：

(一）現場調查

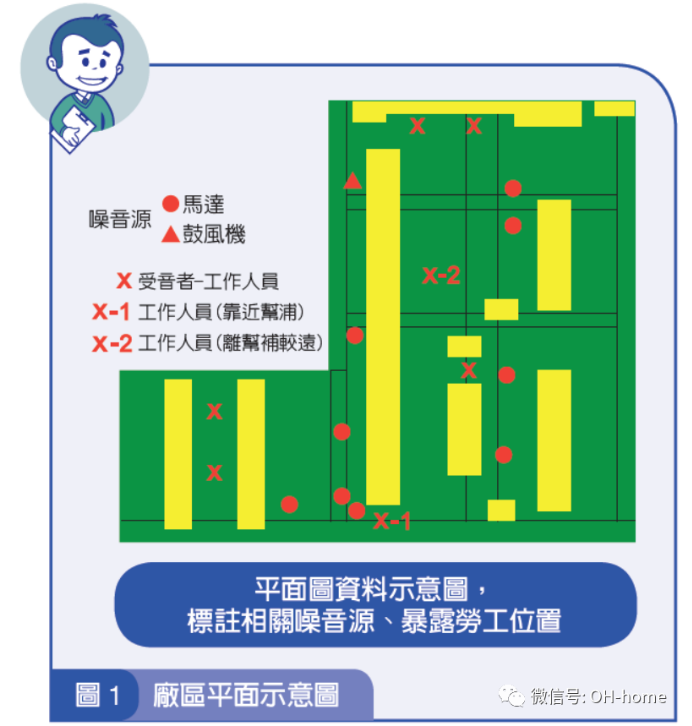

先利用廠區平面圖進行現場環境勘查，丈量廠區范圍，并標記噪聲源位置及作業人員位置。這個步驟無論是通過儀器或人耳辨別，都依賴調查人員實際走動觀察，才能確實標出主要噪聲源的位置。主要噪聲源( 機械設備) 一定要標示出來，在后續的評估、模擬才能呈現正確的噪聲分布圖（如圖1）。

（二）測量噪聲頻譜及分析

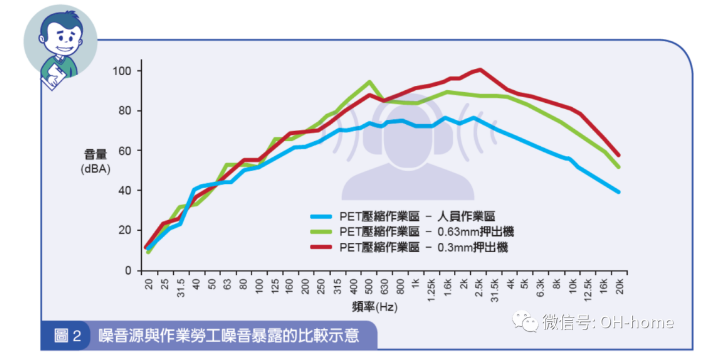

利用噪聲頻譜分析儀可以了解噪聲源的各頻帶，頻譜分析的好處很多，除了可以獲得一般的分貝數之外，我們還可以比較噪聲源與工人暴露之間的關系。例如圖2，透過折線圖形確認工人暴露區域是以何種噪聲源貢獻量較大、是否產生加乘作用等等，都是利用頻譜分析儀所延伸出來的診斷方法。

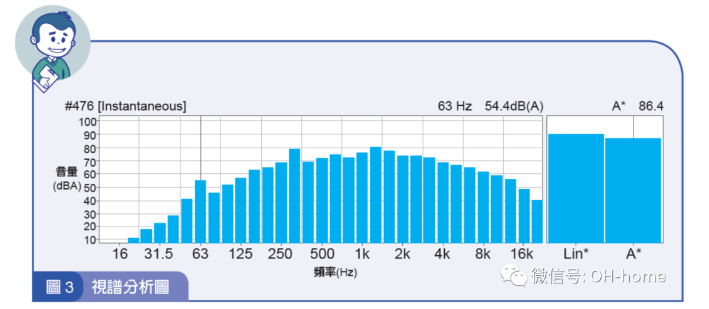

除此之外，透過頻譜分析有助于診斷噪聲源的成因、后續工程改善的對策制訂，并作為護聽器(HPD)的選用參考。頻譜分析如圖3，透過頻譜分析的結果，我們可以看出315Hz 與1250Hz 較突出，借此制訂噪聲工程改善方法。

（三）繪制噪聲分布圖

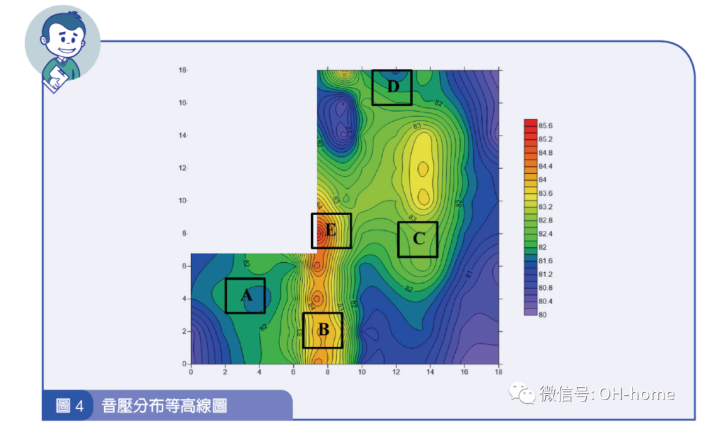

聲音的傳播會因為現場設備的擺設、廠區的大小、牆面的材質等因素而有所不同。為了以視覺呈現出現場噪聲的分布狀態，我們會在該空間量測多個點，使用軟件繪制出如圖4 的噪聲分布等高線圖，建立該廠的聲場環境資料。

我們面對肉眼看不見的噪聲，了解聲場環境是對付噪聲危害的第一要務，透過上述3 個步驟掌握噪聲位置、特性，為接下來的噪聲工程治理提供基礎依據。
