管道布置設計原則、基本要求與補償器的選擇
小編整理了管道布置設計原則、基本要求，以及燃?xì)夤艿涝O(shè)計時管道的走向和支撐體系的設計，供大家參考學習。
管道布置設計原則、基本要求
管道布置設計必須具備的條件
應遵守的國家和行業法律法規、設計標準以及規程規范 工程設計統一規定 工藝流程（系統）圖 設備布置圖 設備表、設備圖 相關專業的設計條件（總平面地形圖、廠房建筑圖、電氣電纜、給排水專業管道布置圖等） 管道布置設計常用標準、規程和規范
《工業金屬管道設計規范》GB50316-2000） 《工業設備及管道絕熱工程設計規范》(GB50264-2013） 《石油化工企業設計防火規范》（GB50160-2008） 《建筑設計防火規范》（GB50016-2014） 《職業性接觸毒物危害程度分級》（GBZ230-2010） 《城鎮燃?xì)庠O(shè)計規范》（GB50028-2006） 《城市熱力網設計規范》（CJJ34-2002） 《城鎮直埋供熱管道工程設計規范》（CJJ/T81-98） 《小型火力發電廠設計規范》（GB50049-2011） 《火力發電廠設計技術規程》（DL5000-2000） 《火力發電廠汽水管道設計技術規定》（DL/T5054-96） 《火力發電廠保溫油漆設計規程》（DL/T5072-2007） 《火力發電廠化學設計技術規程》（DL/T5068-2006） 《燃?xì)狻羝?lián)合循環電廠設計規定》（DL/T5174-2003） 《鍋爐房設計規范》（GB50041-2008） 《發生爐煤氣站設計規范》（GB50195-2013） 《壓縮空氣站設計規范》（GBJ29-2014） 《氧氣站設計規范》（GBJ50030-2013） 《氫氧站設計規范》（GB50177-2005） 《乙炔站設計規范》（GB50031-91）2007版 《石油化工金屬管道布置設計規范》（SH3012-2011） 《輸氣管道工程設計規范》（GB50251-2003） 《輸油管道工程設計規范》（GB50253-2014） 《化工企業靜電接地設計規程》（HGJ28-90） 室內管道布置原則
1.盡量避免管道對室內采光的影響，不應妨礙窗戶的啟閉； 2.不應影響設備的操作和維護（如抽管檢修和設備起吊）； 3.在水平管道交叉較多的地區，一般按管道的走向，劃定縱橫走向的標高范圍，將管道分層布置； 4.熱力管道一般布置在油管道的上方，當需布置在油管道下面時，在油管道的閥門、法蘭或可能漏油部位下方的熱力管道，應采取可靠的隔離措施； 5.地溝內管道應盡量采用單層布置，當采用多層布置時，一般將小管或壓力高的，閥門多的管道布置在上面； 6.腐蝕性介質管道不應布置在人行通道和轉動設備上方； 7.B類流體介質的管道，不得安裝在通風不良的廠房?jī)?nèi)、室內的吊頂內或夾層內； 8.B類流體介質的管道，不應布置在高溫管道旁或上方；
室外管道管網布置原則
1.廠區內管道的敷設，應與廠區內的道路、建筑物、構筑物等協調，減少管道與鐵路、道路的交叉； 2.大直徑管道應靠近管架柱子布置； 3.需設置“π”型補償器的高溫管道，應布置在靠近柱子處； 4.熱力管道，儀表和電氣電纜槽架等宜布置在管架上層，工藝管道，腐蝕性介質管宜布置在下層； 5.管架上的管道設計，應預留10～20％余量； 6.B類流體介質管道與電纜和氧氣管道并行或交叉敷設時，其凈距應符合規范要求； 7.B類流體介質不得穿過與其無關的建筑物； 8.密度比環境空氣大的B類氣體管道，當有法蘭、螺紋連接或填料結構時，不應緊靠建筑物門窗敷設； 9.道路、鐵路上方的管道上不應有閥門、法蘭、螺紋接頭及帶填料的補償器等可能泄露的組件； 10.管廊層間距及管道凈距應滿足安裝及運行要求； 11.蒸汽管道或可凝氣體管道，支管宜從主管的上方接出，蒸汽冷凝液管宜接至回收總管上方。

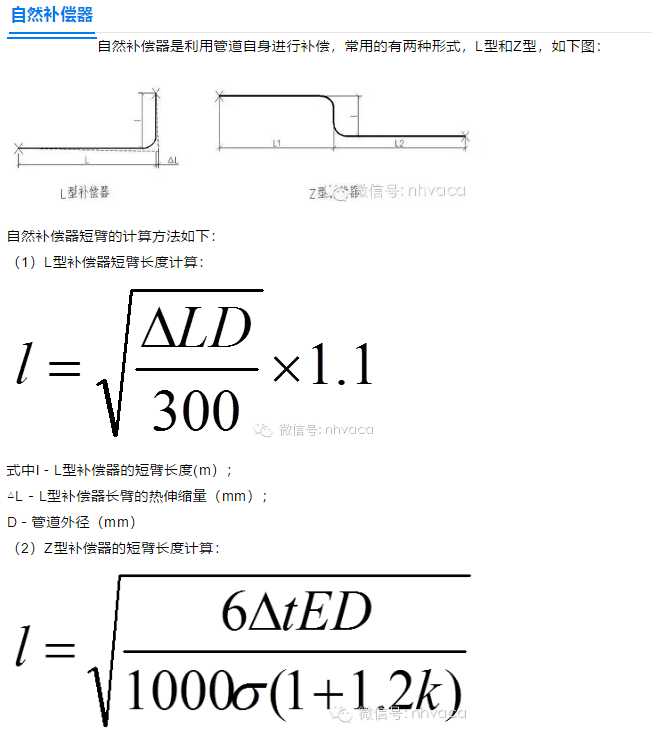

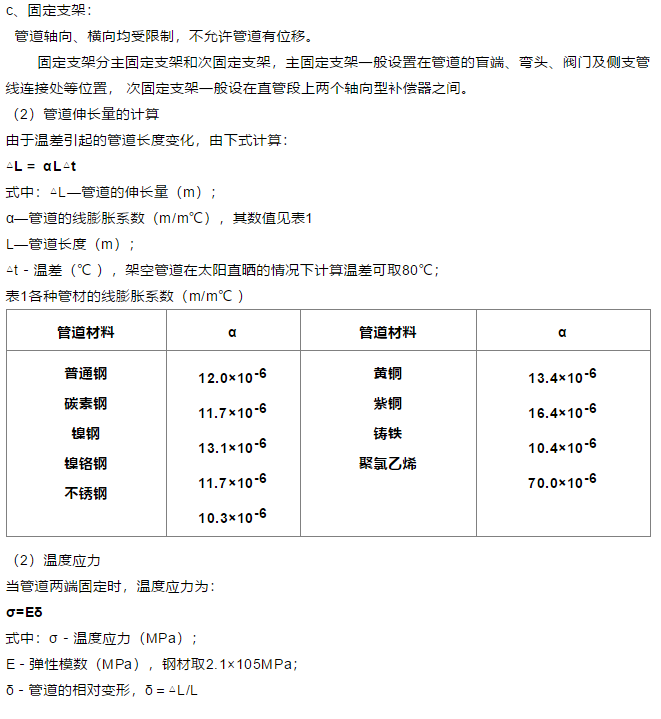

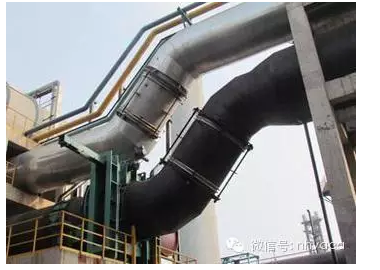

管道的熱補償

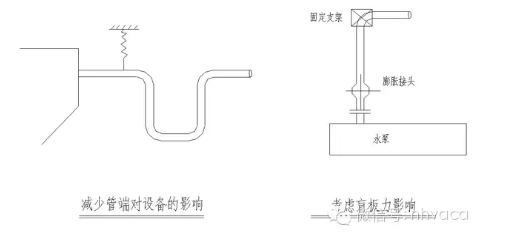

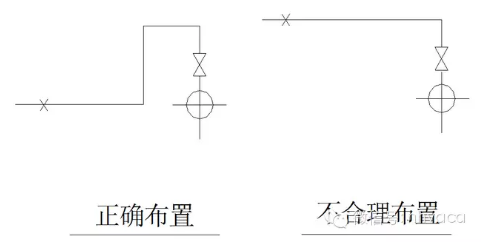

管道支架、組件布置安全

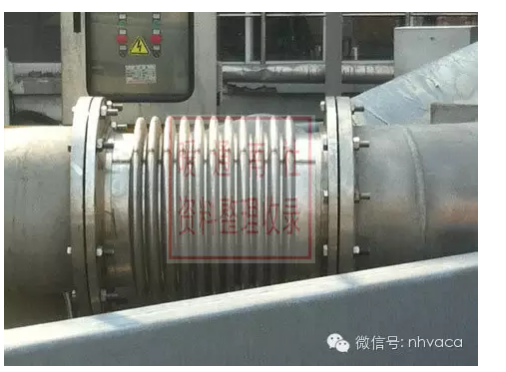

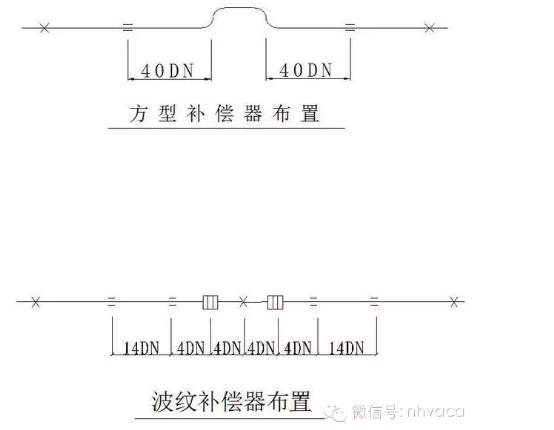

補償器布置

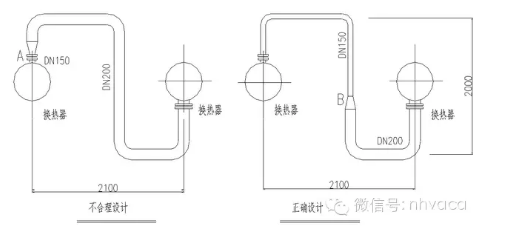

管道安全距離與敷設方式
熱力、電力、易燃易爆流體介質等各種管道交叉關系及安全距離應嚴格按規程規范的要求布置，實在無法滿足時，應采取有效措施。管道的敷設方式得當與否也將影響管道的安全，如B類流體介質管道在無安全措施時不應布置在地溝內（尤其象比空氣重的液化氣管道）。

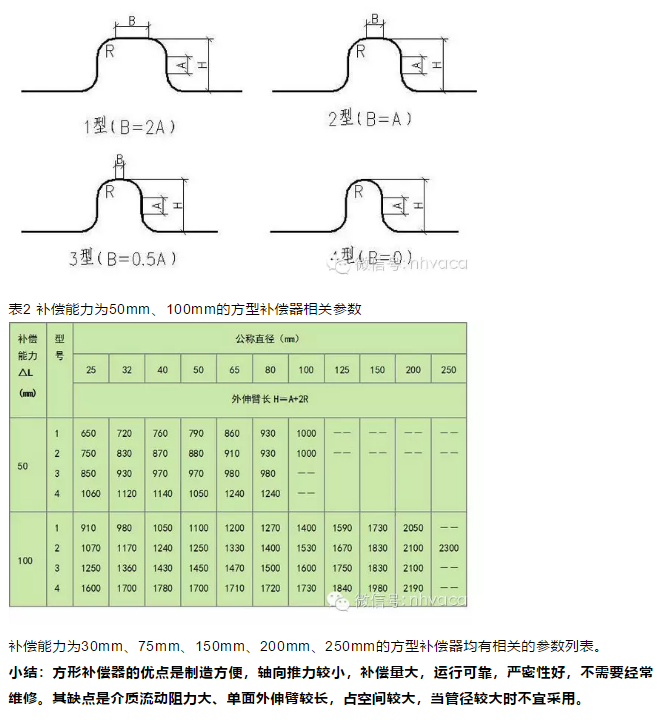

方型補償器

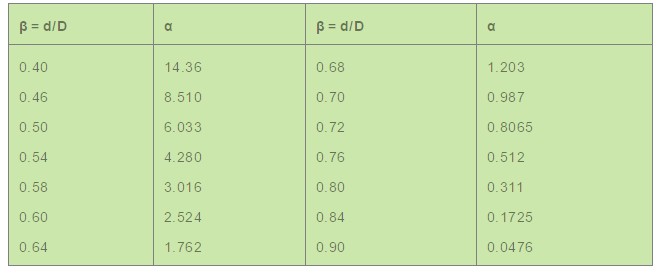

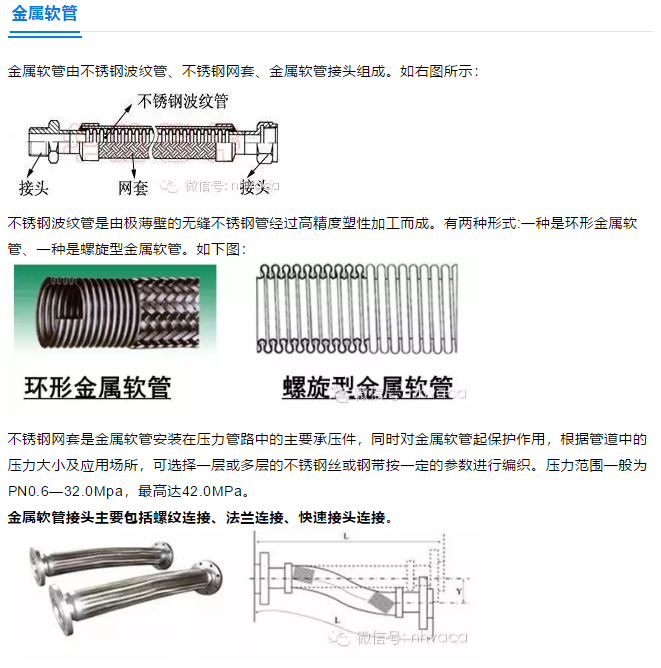

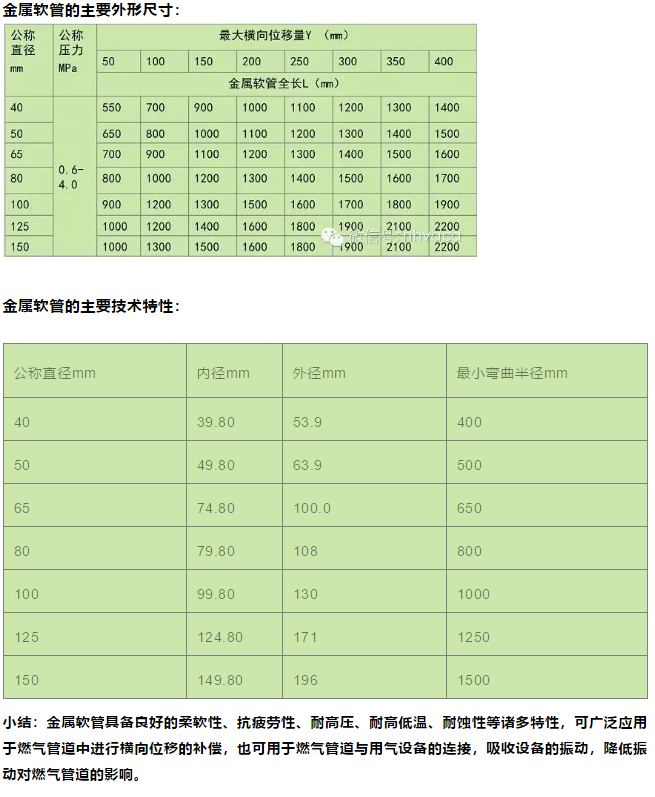

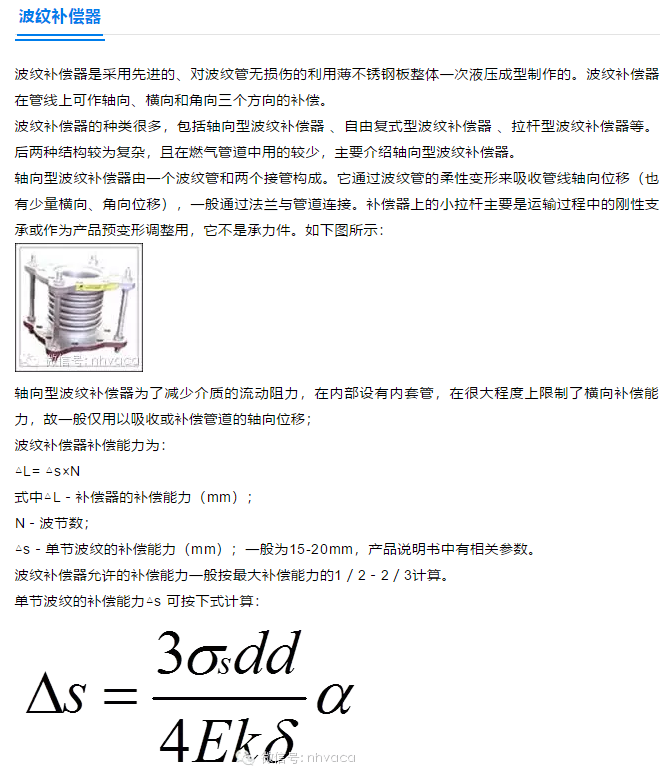

表3 波形補償器計算系數
