中石化齊魯分公司控制室及機柜間抗爆改造項目案例分享
項目概括
山東省應急管理廳專家組依據《化工和危險化學品生產經營單位重大生產安全事故隱患判定標準(試行)》(安監總管三〔2017〕121號)文件要求,“控制室或機柜間面向具有火災、爆炸危險性裝置一側不滿足國家關于防火防爆標準要求的情形,判定為重大事故隱患。
”提出:中國石化齊魯分公司勝利煉油廠八罐區控制室和機柜間需進行抗爆改造。
上海騰喜公司根據現場情況、依據相關國標規范及公司抗爆產品性能編制項目抗爆改造方案。項目時間:2020年5月竣工,2020年6月驗收通過。
依據規范
1.《化工和危險化學品生產經營單位重大生產安全事故隱患判定標準》第十三條:
控制室或機柜間面向具有火災、爆炸危險性裝置一側不滿足國家標準關于防火防爆要求。
2.《石油化工企業設計防火標準》GB50160-2008(2018版)5.2.18 3
控制室、機柜間面 向有火災危險性設備側的外墻應為無門窗洞口、耐火極限不低于3h的不燃燒材料實體墻。
3.《石油化工控制室抗爆設計規范》GB50779-20125.3.1
控制室抗爆設計采用的蜂值入射超壓及相應的正壓作用時間,應根據石油化工裝置性質以及平面布置等因素進行安全分析綜合評估確定; 當未進行評估時,也可按下列規定確定,并應在設計文件中說明:沖擊波蜂值入射 超壓最大值可取21kPa,正壓作用時間可為100ms; 也可沖擊波峰值入射超壓最大值取69kPa, 正壓作用時間取20ms。 技術參數
1.TKC裝配式防火抗爆墻,墻體厚度:180mm,防火時效:4h,抗爆壓力值:1000kPa。
2.TKC裝配式防火抗爆墻重量≤90kg/㎡,內襯材料具有防火保溫功能,不燃性為A級。
3.TKC裝配式防火抗爆墻龍骨的結構計算需滿足國標石油化工控制室設計規范的沖擊波要求。
4.TKC防火抗爆板需自帶PE涂層具有耐腐蝕性,可以防腐十年且不變色。
5.TKC裝配式防火抗爆墻具備國家認證的抗爆、防火及隔音檢測報告。

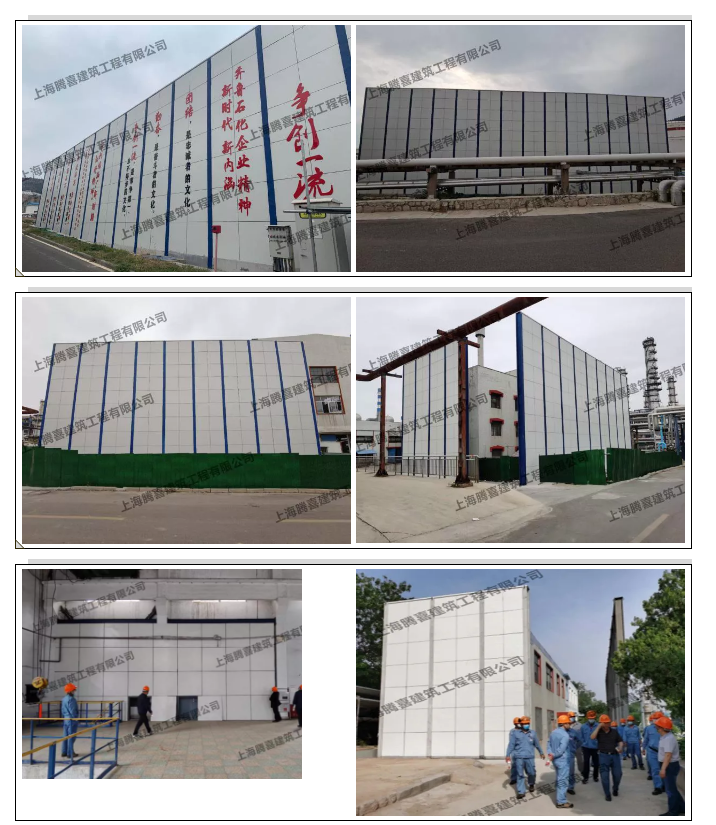

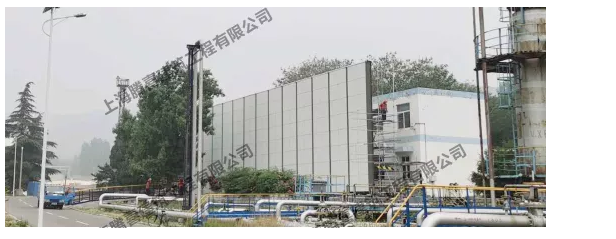

項目照片
項目結論
通過山東省應急管理廳?;方M專家對該項目抗爆改造方案進行評審,取得專家一致認可;竣工后組織山東省應急管理廳專家組進行項目驗收,且成功通過驗收。
