【安全距離】配電篇！圖說近電作業安全距離
收藏！36張保命安全距離示意圖你要知道
前言：電力生產活動中，人身安全是安全管控工作的重點。“三防”是防止人身安全事件的關鍵，其中，“防觸電”又是防止人身安全事件最為典型和常見的安全管控要求之一。
為有效防范觸電風險，國網公司《安規》針對不同專業和工作內容，制訂了各電壓等級的安全距離控制要求，強制電力生產人員在不同的工作環境中做好相應的安全技術措施。然而，各類安全距離的條款在《安規》中較為繁雜和零散，基層生產人員翻閱和識記不方便，容易造成概念上的混淆，不利于相關管控要求的普及和落實。
針對這一情況，國網荊州公司安監部對國網《安規》中較為常見、且容易混淆的安全距離控制要求進行了梳理，繪制了若干辨識圖例，以指導生產作業人員和安全生產管理人員快速掌握其中的特征規律，進一步規范近電作業現場防觸電安全措施的落實。
一

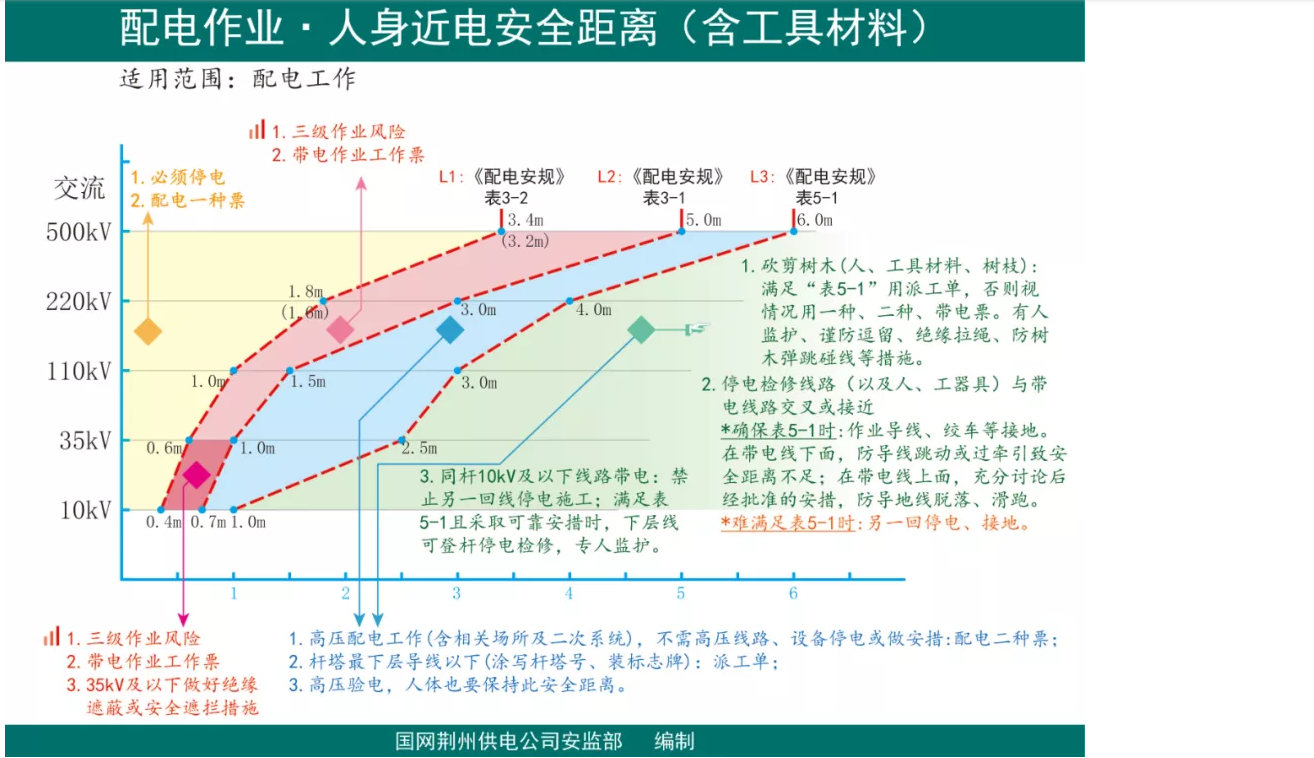

配電工作中人員近電作業的安全距離
圖中從左至右設置L1、L2、L3三條紅線，分別對應《配電安規》表3-2、表3-1、表5-1，可將其視作對不同安全距離范圍的控制線。當臨近各電壓等級設備作業時，根據人員以及所持有的工具、材料等所處的安全距離紅線范圍，執行落實不同的管控要求。
情況1 處于L1紅線左邊區域時
屬于距離最小區域，已很難避免觸電風險，必須對相關鄰近帶電高壓設備停電，使用配電第一種工作票進行工作。
情況2 處于L1、L2紅線之間區域時
推薦對鄰近高壓帶電設備停電。但若條件受限，則需通過帶電作業或鄰近帶電設備作業方式進行工作，并使用配電帶電作業工作票，且按照省公司規定，此時屬于三級作業風險。特別要注意的是，鄰近35千伏及以下的高壓設備時，考慮到距離過近，留給作業人員的安全活動空間有限，此時推薦采用配電帶電作業方式進行，否則，在采用鄰近帶電設備作業方式進行時必須做好絕緣遮蔽或安全遮攔等措施。
情況3 處于L2紅線右邊區域時（包含L3紅線右邊區域）
若開展高壓配電工作（含相關場所及二次系統），不需要將高壓線路、設備停電或做安全措施的，則可使用配電第二種工作票進行。若只是在桿塔最下層導線以下的部分從事桿塔號涂寫、標志牌安裝等運維工作，則使用派工單即可。
情況4 處于L3紅線右邊區域時
（1）若開展砍剪樹木等工作，應保持安全距離在此范圍（推薦），使用派工單工作即可；否則，應結合各紅線安全距離控制要求，采用配電第一種工作票（推薦，停電進行）、第二種工作票或帶電作業工作票的方式進行。
（2）若開展線路停電檢修，但與另一回帶電線路交叉或接近時，應確保安全距離保持在此范圍（L3紅線右邊），且作業的導線、絞車等牽引工具應接地。在帶電線路下方進行檢修施工（松緊、降低或架設導線等），應采取防導線跳動或過牽引而接近和突破右紅線的措施；在帶電線路上面進行檢修施工（放松、架設導線，更換絕緣子等），更應采取充分討論后經批準執行的安全措施，并有防止導、地線脫落、滑跑的后備保護措施。當然，若各種措施均無法保證表5-1的安全距離（來到L3紅線左邊），則另一回帶電線路必須停電，并做好接地措施。
（3）需要特別注意的是，對于同桿（塔）架設有10（20）kV及以下線路帶電的，必須禁止另一回線路的停電施工（松線、放線、緊線、更換桿塔和橫擔），即便全是絕緣導線，也同樣禁止；但當滿足L3紅線安全距離要求且采取絕緣隔離等可靠安全措施的情況下，可謹慎進行下層線路登桿停電檢修工作，并設專人做好監護。
二

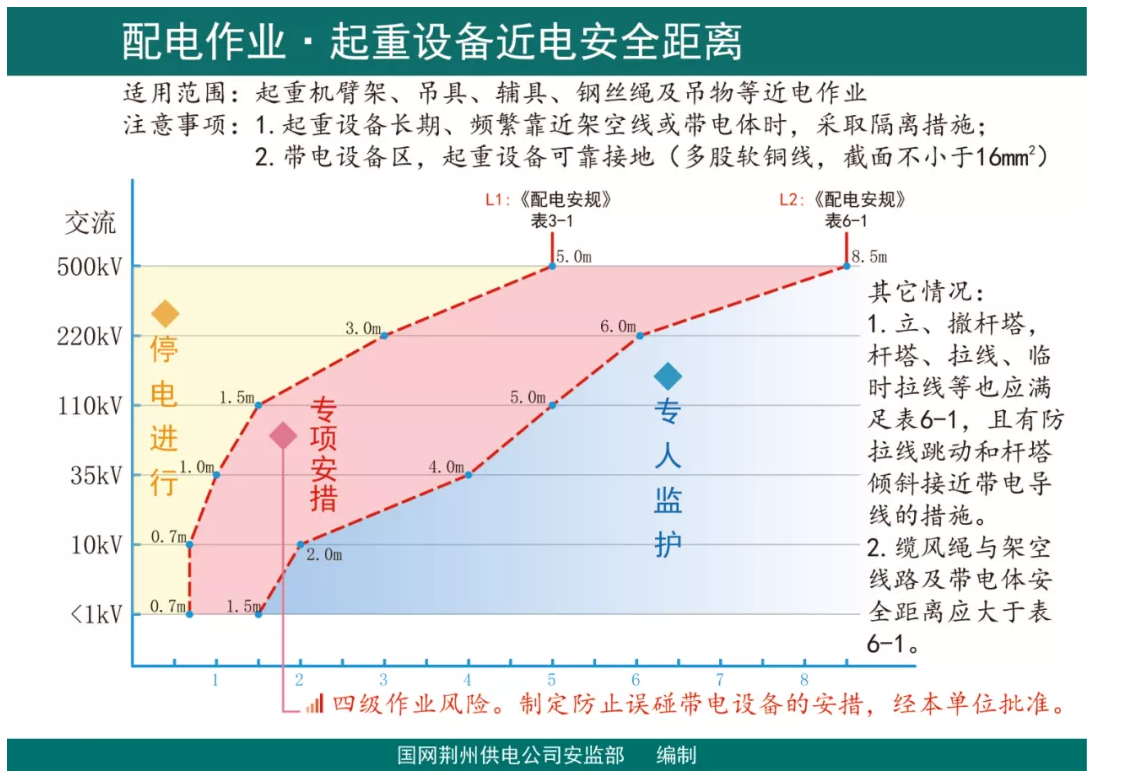

配電工作中起重設備近電作業的安全距離
對于起重設備的檢修施工作業，圖中設定左、右兩條紅線L1、L2，分別對應《配電安規》表3-1、表6-1。
情況1 處于L1紅線左邊區域時
安全距離不足，必須對相關設備進行停電，做好安全措施，否則不允許作業。
情況2 處于L1、L2紅線之間區域時
此時安全風險很高，按照省公司規定，屬于四級作業風險，應制定防止誤碰帶電設備的安全措施，并經本單位批準生效。
情況3 處于L2紅線右邊區域時
應設專人做好監護工作，確保作業過程中能保持足夠的安全距離。

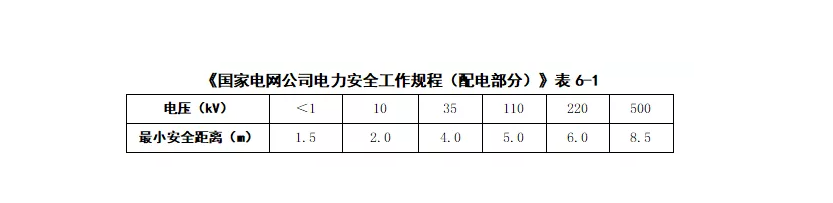

另外，根據《配電安規》，在帶電線路、設備附近立、撤桿塔時，以及使用纜風繩時，桿塔、拉線、臨時拉線、纜風繩等也應與帶電線路、設備保持“表6-1”規定的安全距離（即圖中L2紅線右邊）。
----------------------
