4種工程測量儀器的操作及使用,徹底搞懂他們!

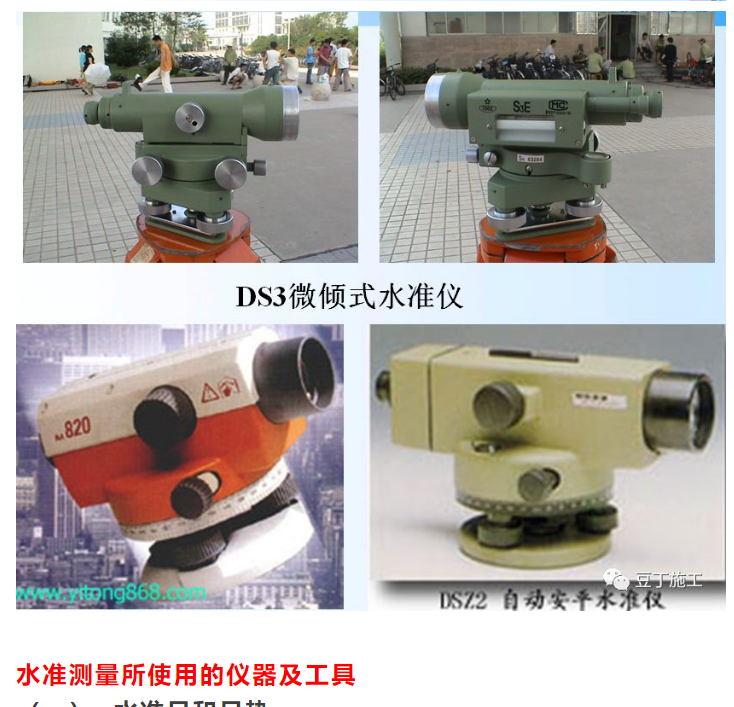

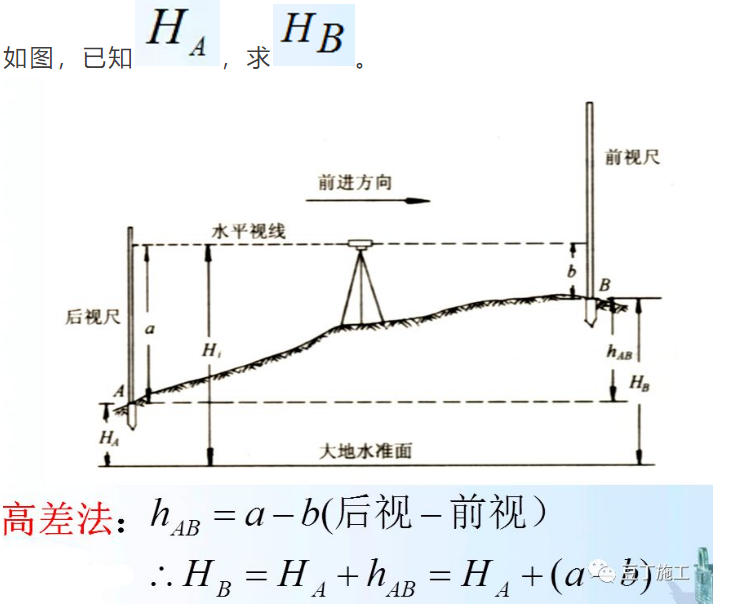

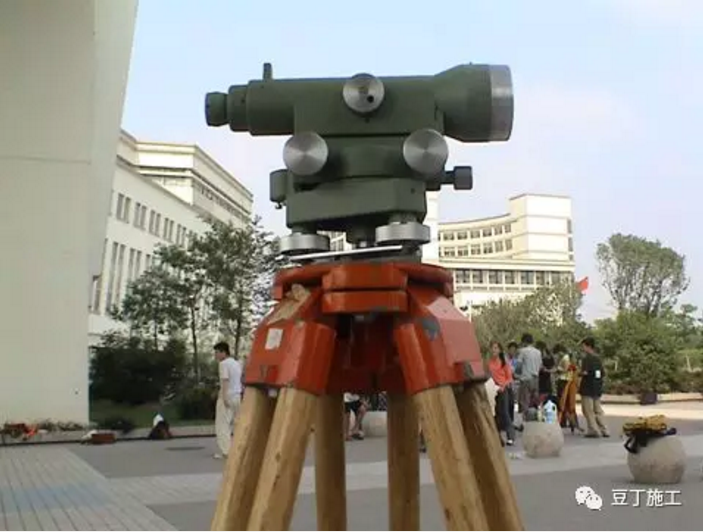

水準儀:主要用于測量地面點的高程 高程:指地面點到大地水準面(平均海水面)的鉛垂距離 水準測量原理 原理:利用一條水平視線,借助水準尺,測定地面兩點間的高差,從而由已知點的高程推算出未知點的高程。

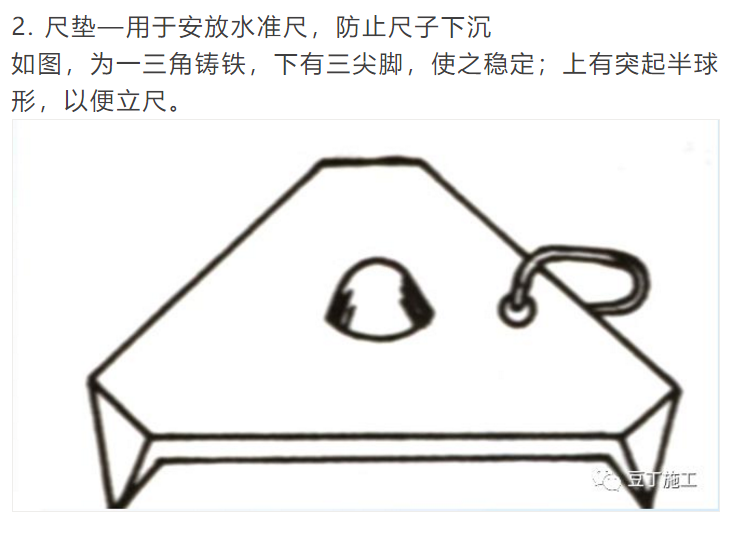

(一) 水準尺和尺墊
1. 水準尺
按長度分:2m, 3m, 5m

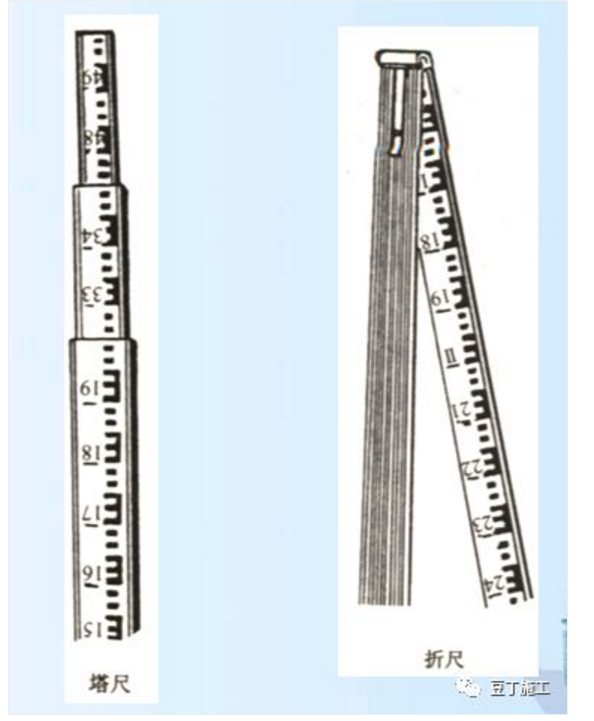

按構造分:直尺、折尺和塔尺
二).水準儀的操作
水準儀的操作包括安置--粗平--瞄準--精平和讀數等操作步驟。

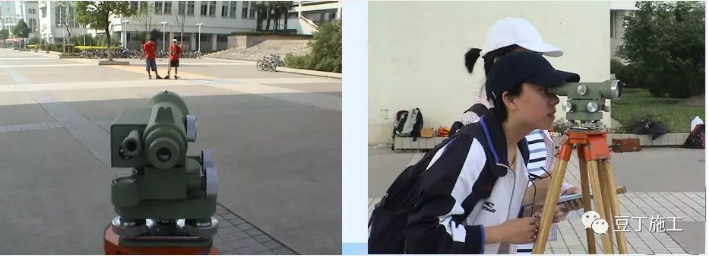

1. 安置水準儀 腳架高度適中,穩固,架頭大致水平。

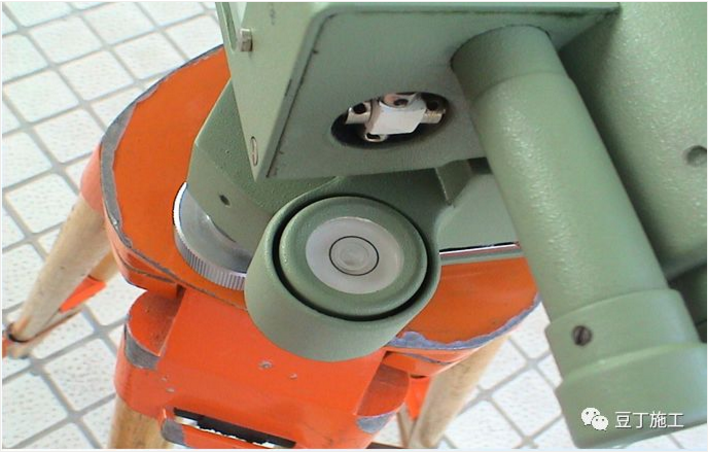

2. 粗平 轉動腳螺旋使圓水準器氣泡居中:氣泡移動方向與左手大拇指方向一致。
3. 瞄準
1) 調目鏡對光螺旋使十字絲清晰
2) 用物鏡準星瞄準遠處水準尺
3) 調物鏡對光螺旋使目標清晰
4) 調水平微動螺旋使目標居中
5) 消除視差
4. 精平 調微傾螺旋使符合氣泡影像重合

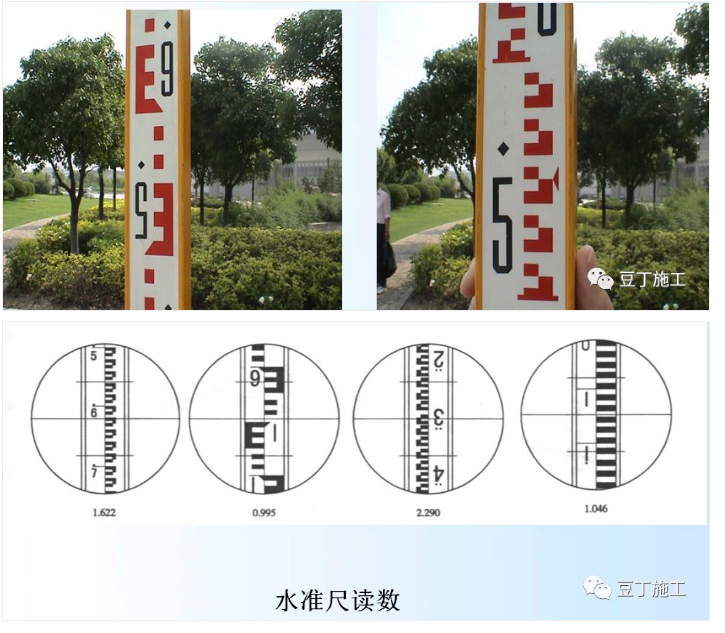

5. 讀數:通過物鏡讀取水準尺上的讀數正像:從下往上讀。倒像:從上往下讀。中絲截取讀數,估讀至毫米。

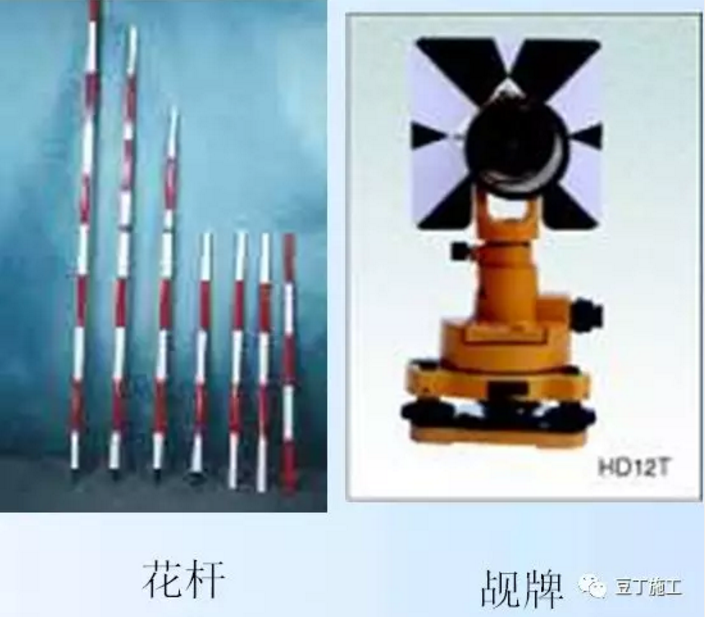

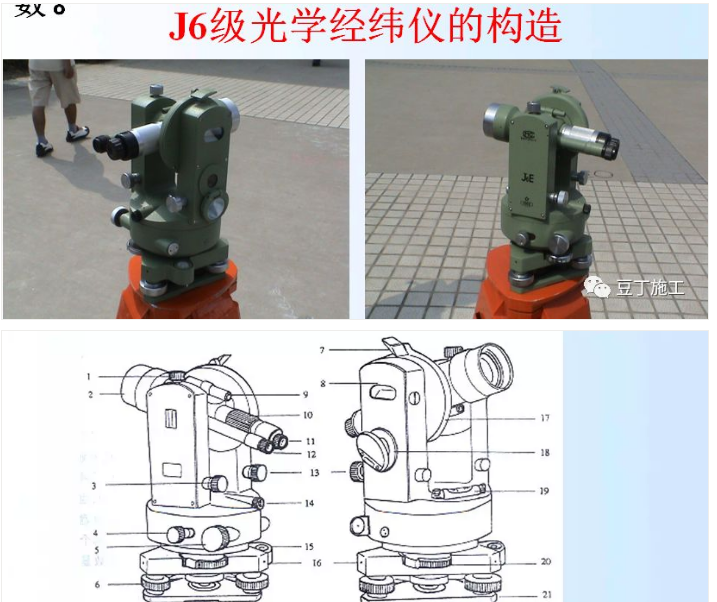

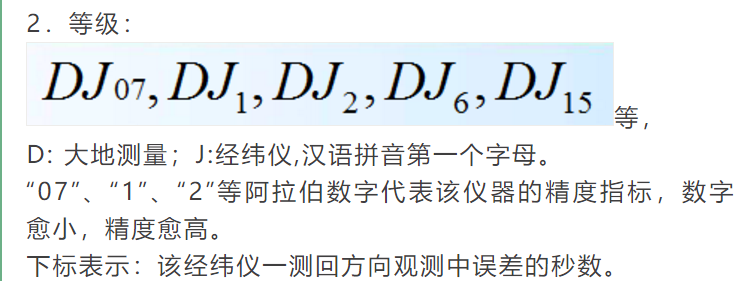

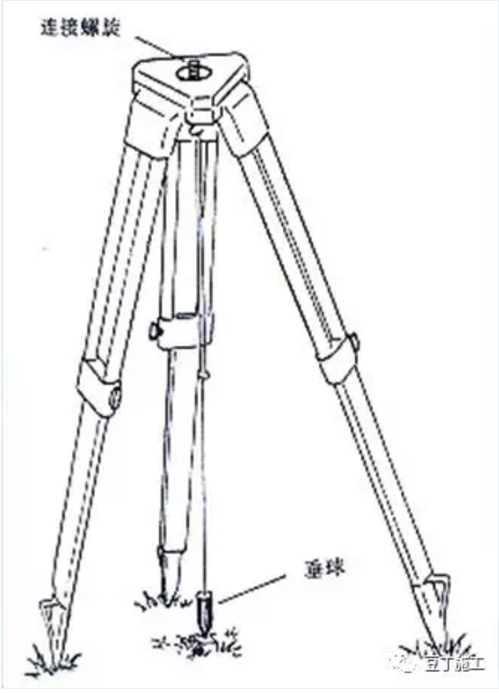

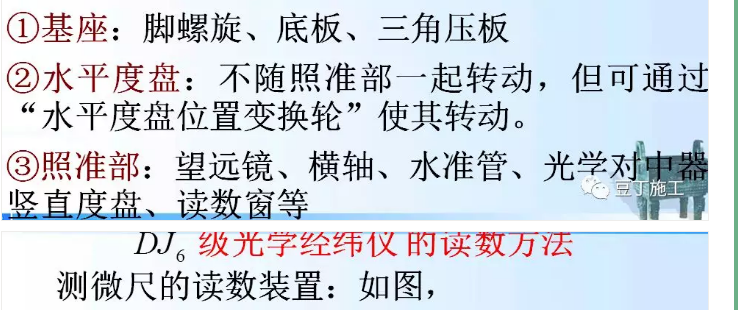

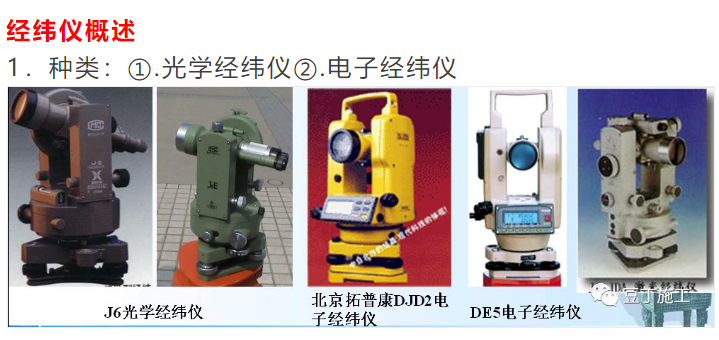

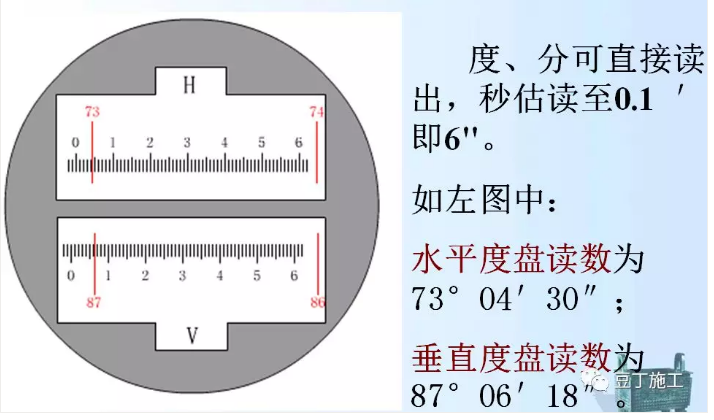

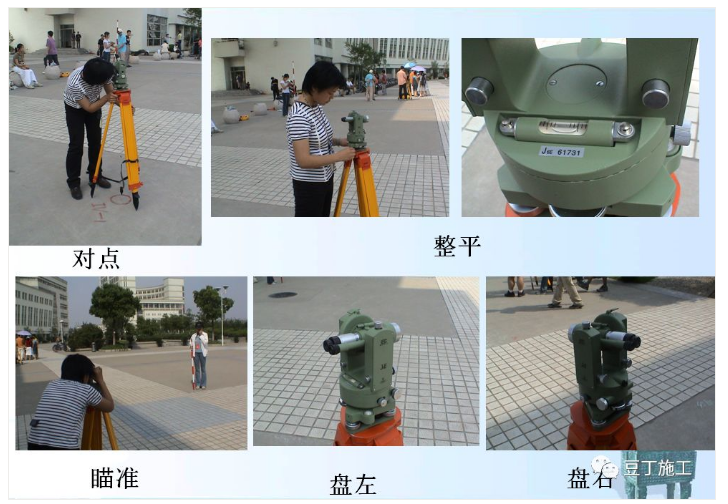

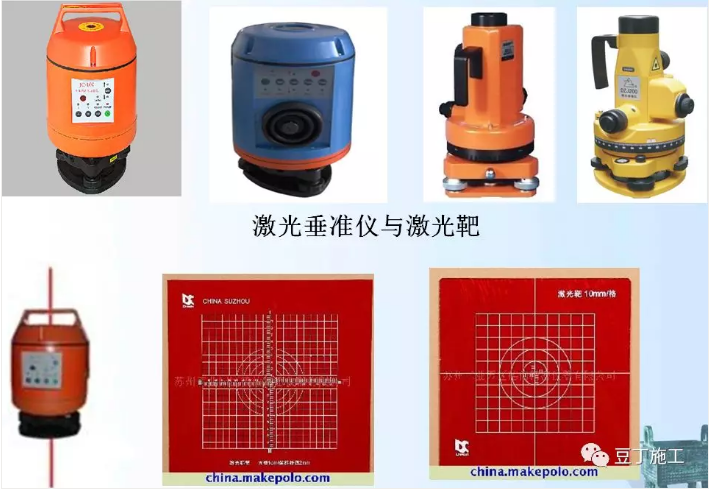

一.要點介紹 1.什么叫經緯儀? 主要應用于觀測水平角和豎直角,并通過觀測得到的角度來推算、確定某一點的平面坐標和高程的儀器;在實踐過程中,經緯儀最常應用于觀測水平角。 2.什么叫水平角? 空間相交的兩條直線在水平面上的投影所構成的夾角. 3.經緯儀需具有: ①對中裝置—使儀器中心與地面點位于同一鉛垂線 ②置平裝置—使儀器水平度盤水平,儀器豎軸豎直 ③轉動裝置—望遠鏡可以在水平和豎直方向轉動 ④讀數裝置—讀取測角讀數 (水平度盤為順時針0°~360°刻劃) 經緯儀操作過程簡介 一.經緯儀的安置 1.對中 目的:使儀器縱軸與測站點位于同一鉛垂線上。 1)垂球?qū)χ校捍骨蚣怆x約1~2mm,偏差大,移三腳架;偏差小,移儀器。 2)光學對中 ① 初步對中 ② 調對中小圓圈和地面點清晰 ③ 轉腳螺旋,使地面點位于標志中心 2.整平 目的:使水平度盤處于水平。 即:使水準管氣泡在兩個相互垂直的方向上均居中. 操作原則:氣泡移動方向與左手大拇指移動方向一致。 注:對中、整平應穿插進行,直至既對中又整平。即“對中整平,反復進行”。 3.瞄準 照準標志 測釬:適用較近目標 花桿:適用較遠目標 覘牌:適用遠、近目標 1)目鏡調焦:使十字絲清晰(調目鏡調焦螺旋) 2)粗瞄目標:使用望遠鏡上的瞄準器 3)物鏡調焦:使目標清晰(調物鏡調焦螺旋) 4)消除視差 5)精確瞄準:使十字絲交點對準目標根部(轉望遠鏡微動螺旋和水平微動螺旋) 激光垂準儀:主要用于投測首層板面的軸線控制點 激光垂準儀的用途:儀器用于測量相對垂準線的微小水平偏差,進行鉛垂線的點位傳遞,物體垂直輪廓的測量,廣泛用于建筑施工、工業安裝、工程監理、變形觀測。 垂準測量所使用的儀器及工具: 一、激光垂準儀 二、激光靶或透明接收材料 三、記號筆 激光垂準儀的基本操作 基本程序: 安置 對中 整平 垂準 對中、整平一般結合進行 安置:腳架高度適中,穩固,望遠鏡目鏡大致與人眼等高。 對中: 1、三腳架對中 要求:高度適當,架頭概平,大致對中,穩固可靠。 2、激光垂準儀對中 打開對點激光開關,調節對點調焦手輪,使激光聚焦在測站點上。 整平: 3、三角架整平。 1) 轉動照準部使管水準軸與所選二個腳腿地面支點連線平行,升降一腳腿使管水準器氣泡居中。 2) 轉動照準部使管水準軸轉動90°,升降第三腳腿使管水準器氣泡居中。應重復一二次。 4、精確整平 1) 轉動照準部使管水準軸與所選二個腳螺旋中心連線平行,相對轉動二個腳螺旋使管水準器氣泡居中。 2) 轉動照準部90°,轉動第三腳螺旋使管水準器氣泡居中。 重復1) 2)使水準器氣泡精確居中。 垂準: 打開垂準激光開關,會有一束激光從望遠物鏡中射出,并聚焦在激光靶上,激光光斑中心處的讀數既為觀測值。但為提高垂準精度,應將儀器照準部旋轉1800,通過望遠鏡獲得第二個觀測值,取其中數(中點)為測量值進行定點。
