空氣開關為何叫空氣開關?它跟空氣有何關系?
空氣開關是普通用戶接觸到最多的電氣元件之一,于是就有不少朋友開始疑惑:這個名字好奇怪,為什么要以“空氣”為名呢?
用空氣絕緣的(就是說有一定的空氣間隙)就叫做“空氣斷路器”俗稱“空氣開關” 。它的滅弧介質就是空氣。
斷路器的工作原理其實就是滅弧原理,斷路器開斷電路時,在開斷瞬間動靜觸頭間會產生電弧,斷路器能否開斷電路,就是看能否熄滅斷開電路時觸頭間產生的電弧。
想要搞懂這個問題,我們首先要知道三個名詞之間的關系:開關-斷路器-空氣開關(空氣斷路器)。
開關,所有能夠手動分?jǐn)嚯娐返臇|西,都能被叫做開關。開關里面,我們最熟悉的應該就是控制燈具所用的墻壁開關了。
斷路器,屬于開關的一種。電路在開閉的過程中,很容易打火——電火花,學名叫做“電弧”。電弧輕則損耗開關觸點,重則傷人,是電氣中的大忌。所以我們需要在開關上進行“滅弧”,具有滅弧能力的開關,就叫做“斷路器”。

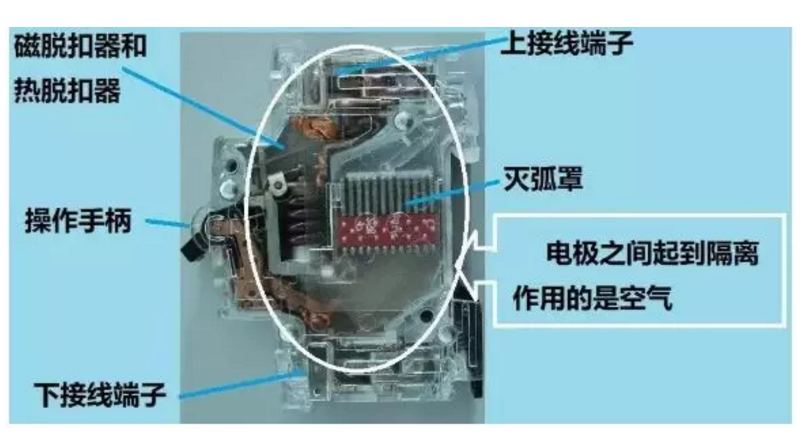

空氣開關——斷路器屬于開關的一種,所以“空氣開關”又叫“空氣斷路器”。斷路器的滅弧方法有很多種,其中有一種方法是把電弧拉長,讓電弧在空氣中自然冷卻,直至熄滅。我們可以看看它的滅弧裝置(滅弧罩):

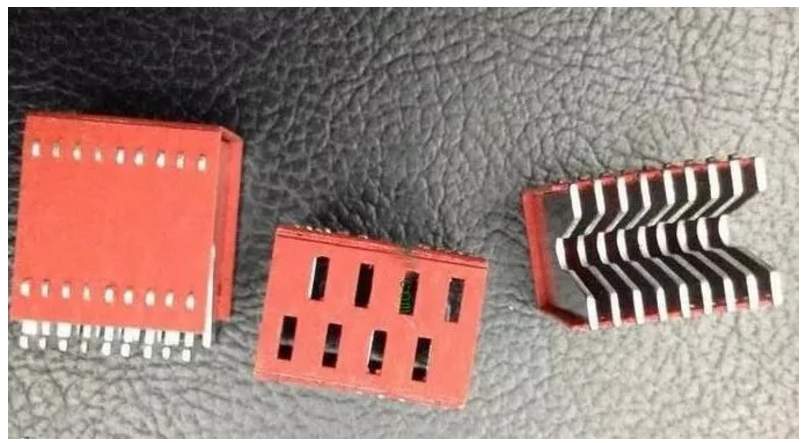

就是這個紅色的小部件,上面有一排金屬片。開關觸點處產生電弧后,會被吸引到這些金屬片上。每?jī)蓚€(gè)金屬片之間都可以產生一段新的電弧,然后再向后面的金屬片上傳導——直至把電弧拉扯到與整個滅弧罩的長度相同。
長度增加了,散熱速度也就快了。你可以把電弧理解成火苗,沒有了足夠的熱量,它就無法繼續存在了。
空氣開關是成本最低廉的一種滅弧方式,沒有之一。但它并不是萬能的,比如有些電路的電壓比較高,產生的電弧很大,空氣開關就不能用了;有些場所一點火星都見不得,自然也不能使用空氣開關……
所以除了空氣開關以外,還有許多滅弧方式。比如真空滅弧(真空開關),是讓觸點直接在真空環境下接觸,沒有空氣,壓根無法產生電??;比如油浸開關,是利用冷卻油包裹電弧,達到冷卻的目的等等。

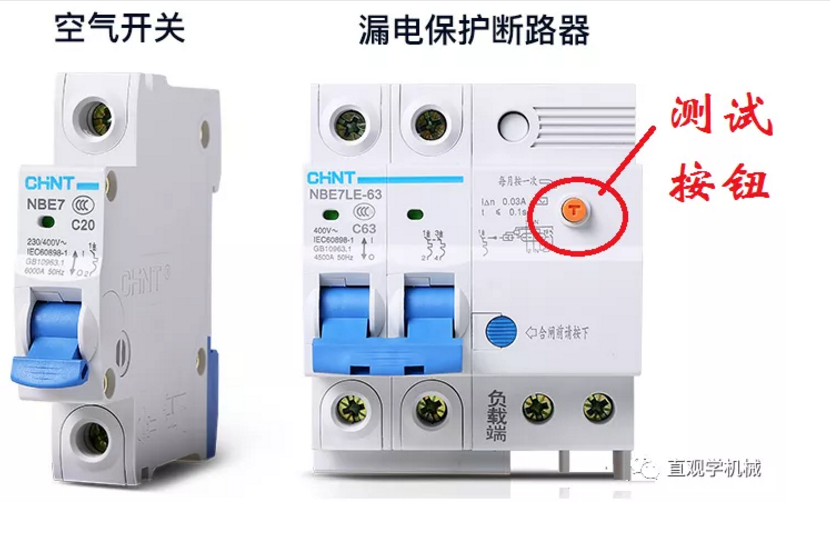

空氣開關與漏電保護器的區別:
空氣開關與漏電開關共性:都是開關。
空氣開關與漏電開關差別:空氣開關是發生短路事故或故障才動作跳閘,而漏電保護開關是人身發生觸電時才動作跳閘;空氣開關容量可大可小,而漏電保護開關容量不易做大,一般單相居多。 空氣開關與漏電開關原理不一樣,結構更不一樣,絕對不能替代。
