廢氣排氣筒采樣孔如何設置?

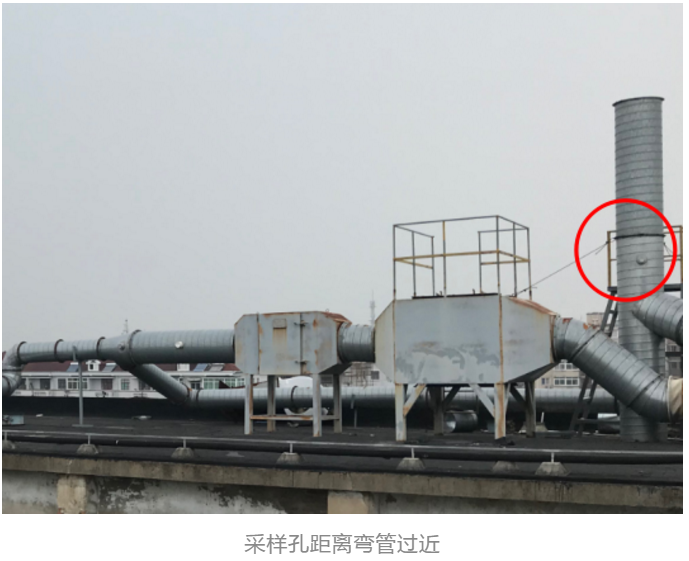

排氣筒符合規范的采樣孔是環境監測、驗收、監管等環保工作的基礎,也是保障測試數據準確性、代表性的重要措施。在上海市VOCs2.0的企業方案評估過程中,我們可以發現很多企業的排氣筒采樣孔的設置十分不規范,在彎管處設置采樣孔的現象屢見不鮮,所以尋找選擇合適合規的采樣位置,成為了環保廢氣治理工程必須要考慮的重要問題,那究竟如何選擇采樣孔的位置呢?
1.手工監測——采樣位置要求

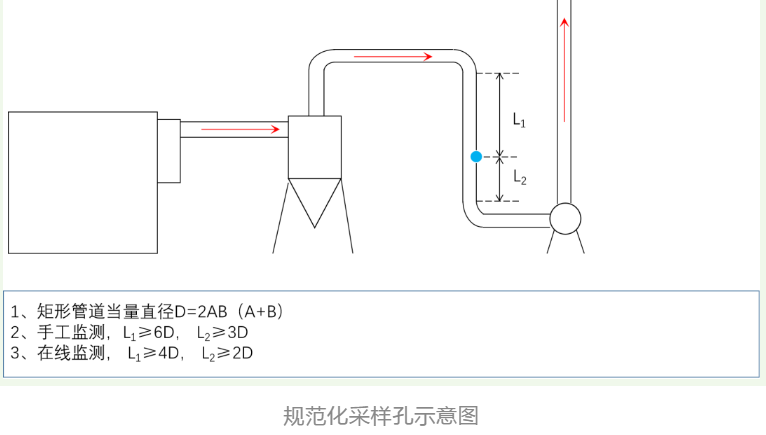

《固定污染源排氣中顆粒物測定與氣態污染物采樣方法》(GB/T 16157-1996)對于手工監測有明確的綱領性規定: ?? 對于顆粒物采樣和流量的測定,采樣位置應優先選擇在垂直管段,避開煙道彎頭和斷面急劇變化的部位,具體應設置在距彎頭、閥門、變徑管下游不小于6倍直徑,和距上述部件上游方向不小于3倍直徑處(對矩形煙道,取其當量直徑,當量直徑的計算方法D =2AB/(A+B),A、B是矩形煙道的邊長)。這也是我們經常說的“上3下6”。 ?? 對于氣態污染物采樣,由于混合比較均勻,其采樣位置可不受上述規定限制,但應避開渦流區。此外安全是前提,采樣位置應對避開對測試人員操作有危險的場所。 最后,標準中也提到,當煙道布置不能滿足上述要求時也可以,此時在采樣時應增加采樣線和測點。 2.手工監測——不滿足要求時的應對措施 2007年,原國家環??偩职l(fā)布了《固定源廢氣監測技術規范》(HJ/T 397-2007),重點對煙氣不滿足要求時的應對措施做了進一步的細化,細化內容如下: 首先,把安全提到了第一條,再次強調位置的選擇應避開對測試人員操作有危險的場所; 其次,對于顆粒物采樣和流量測定,重申了“上3下6”的要求,補充要求采樣斷面的氣流速度最好在5m/s以上,對于氣態污染物的要求則跟《固定污染源排氣中顆粒物測定與氣態污染物采樣方法》(GB/T 16157-1996)相同; 再次,細化了不滿足要求時的應對措施,強化了可操作性,即“可選擇比較適宜的管段采樣,但采樣斷面與彎頭的距離至少是煙道直徑的1.5倍,并應適當增加測點的數量和采樣頻次”; 最后,提出了采樣平臺的面積、承重等要求。 3.在線監測——采樣位置要求 《固定污染源煙氣(SO2、NOx、顆粒物)排放連續監測技術規范》(HJ75-2017)對在線監測采樣位置提出了具體要求,跟手工監測有所差異,主要內容如下: 首先是總的原則,采樣位置應優先選擇在垂直管段和煙道負壓區域,確保樣品的代表性; 其次,測定位置應避開煙道彎頭和斷面急劇變化的部位,對于顆粒物CEMS和流速CMS,應設置在距彎頭、閥門、變徑管下游方向≥4倍煙道直徑,以及距上述部件上游方向≥2倍煙道直徑處,即“上2下4”;對于氣態污染物CEMS,應設置在距彎頭、閥門、變徑管下游方向≥2倍煙道直徑,以及距上述部件上游方向≥0.5倍煙道直徑處,即“上0.5下2”,對于矩形管道,按照前文的規則計算當量直徑; 再次,標準要求,對于新建排放源,采樣平臺與排氣裝置應同步設計、同步建設,確保采樣斷面滿足上述要求,對于現有排放源,如確實無法找到滿足要求的采樣位置,應盡可能選擇在氣流穩定的斷面安裝CEMS(煙氣排放連續監測系統)采樣或分析探頭,并采取措施保證監測斷面煙氣分布相對均勻; 為強化可操作性,標準還提出了煙氣分布均勻程度的判定方法(相對均方根σr法); 最后,提出CEMS不宜安裝在煙道內煙氣流速<5m/s的位置。 4.手工參比方法——采樣位置要求 由于手工參比方法是CEMS管理體系的重要組成部分,HJ75-2017對參比方法和CEMS監測斷面的相對位置也做了規定。 首先,參比方法的采樣位置應位于CEMS監測斷面下游; 其次,參比方法的采樣孔位置和數目按照GB/T 16157-1996的要求確定,當然,也應考慮符合HJ/T397的要求。 最后,在互不影響測量的前提下,參比方法采樣孔應盡可能靠近CEMS監測斷面。 企業在具體設置排氣筒采樣位置時,應優先選擇符合要求的點位,如果實在找不到符合要求的點位,也有相應的應對措施,所有措施的最終目的還是為了保證測試結果的準確性和代表性。規范的采樣孔設置既可以體現企業自身廢氣排放的真實水平,也是環境監管工作開展的重要依據。
