建筑安全圖紙會審、設計漏項解讀（四）

     很多企業在建設策劃期間由于未進行專業審查，尤其是建設單位物質設計交底的基礎上，也缺失了組織有關人員分專業、分工種細讀設計文件，甚至無法進一步吃透設計意圖，質量標準、安全標準以及技術要求。

施工圖紙是建造房屋的依據，是“工程的語言”，它明確規定了要建造一幢什么樣的建筑，并且具體規定了形狀、尺寸、做法和技術要求。除了較多地接觸本工種的圖紙外，有時還要結合整個工程圖紙看圖，才能交圈配合，不出差錯。為此必須學會識圖方法，才能收到事半功倍的效果。

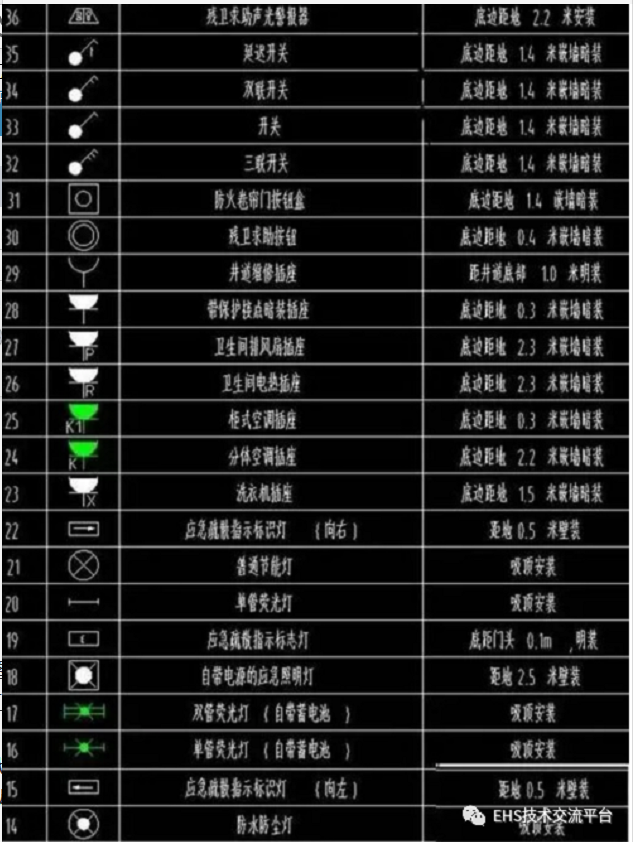

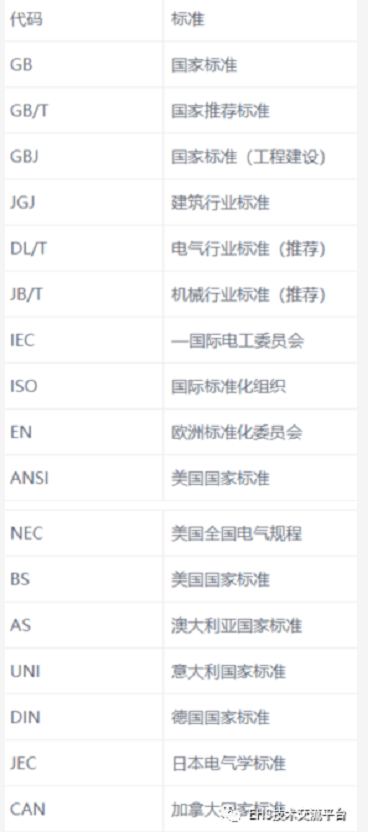

一、各種執行和參考標準的代號

二、基本的識圖方法

      (1)循序漸進拿到一份圖紙后，先看什么圖，后看什么圖，應該有主有次，一般是按如下順序進行，尤其是各種電氣系統的組成原理與工程圖樣，理論聯系實際、圖文并茂、通俗易懂。

      ①首先仔細閱讀設計說明，實際工程為例,工程非常有代表性，了解建筑物的概況、位置、標高、材料要求、質量標準、施工注意事項以及一些特殊的技術要求，在思想上形成一個初步印象；

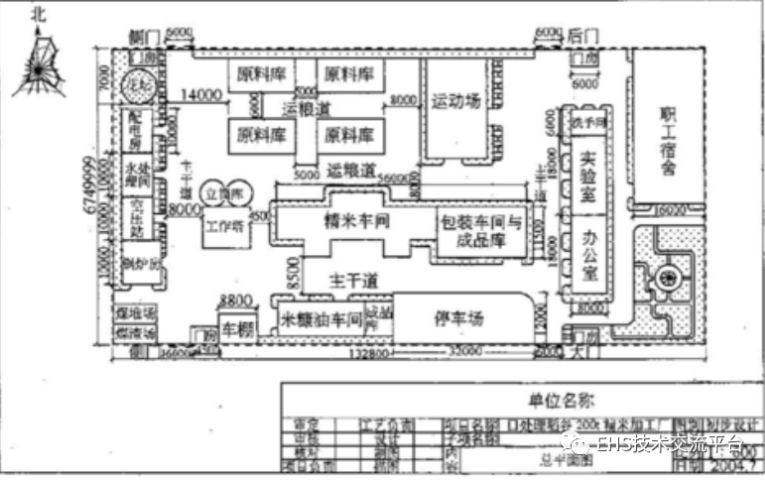

②接著要看平面圖，建筑電氣工程圖的識圖方法 ，看標題欄及圖樣目錄 了解工程名稱、項目內容、設計日期及圖樣數量和內容等。了解房屋的平面形狀、開間、進深、柱網尺寸，各種房間的安排和交通布置，以及門窗位置，對建筑物形成一個平面概念，為看立面圖、剖面圖打好基礎；

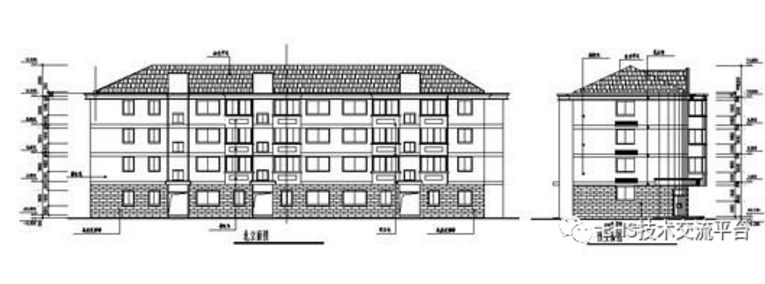

③看立面圖， 看總體說明書 了解工程總體概況及設計依據,以了解建筑物的朝向、層數和層高的變化，以及門窗、外裝飾的要求等；

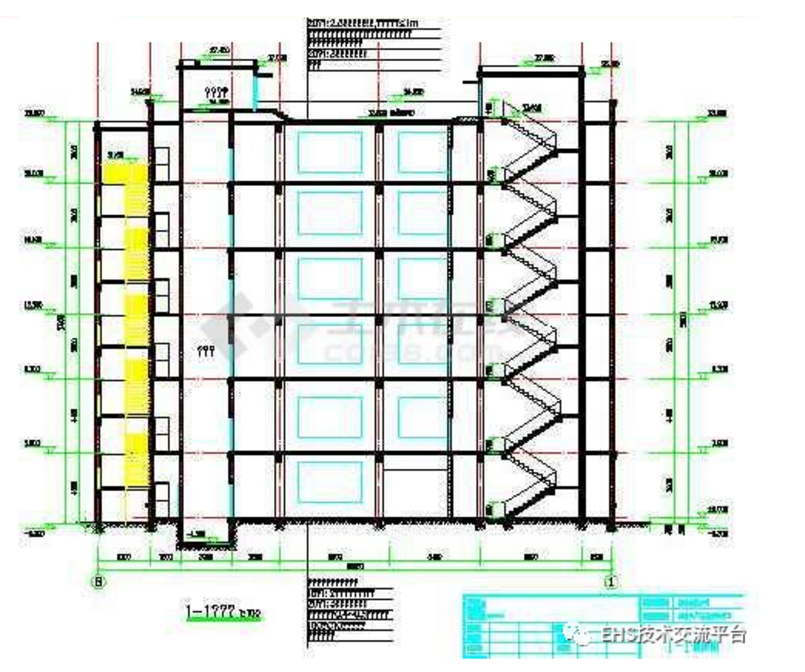

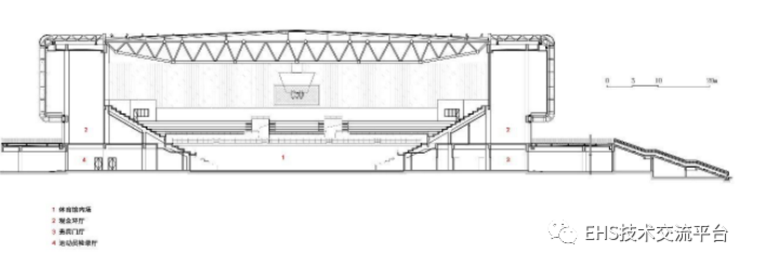

 ④看剖面圖，以大體了解剖面部分的各部位標高變化和室內情況；

⑤最后看結構圖，以了解平面圖、立面圖、剖面圖等建筑圖與結構圖之間的關系，加深對整個工程的理解；

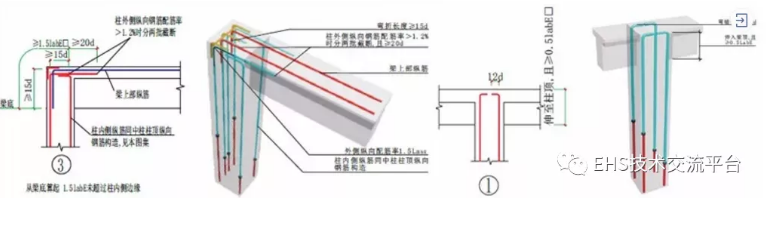

 ⑥另外，還必須根據平面圖、立面圖、剖面圖等中的索引符號，詳細閱讀所指的大樣圖或節點圖，做到粗細結合，大小交圈。

      電氣施工圖,必須首先熟悉建筑物的土建圖(包括建筑、結構、總平面)和工藝圖,了解建筑物的概貌、結構特點以及與電氣布置密切有關的部分，才能理解設計意圖，看懂設計圖紙，也就是說一般應做到“先看說明后看圖；順序最好為平、立、剖；查對節點和大樣；建筑結構對照讀”，這樣才能收到事半功倍的效果。

三、電氣工程安全質量方面的實用速算法

（1）變壓器低壓側電流為容量的1.5倍（精確時為1.44倍） ，電氣工程量計算及定額應用

（2）變壓器低壓出口三相短路電流為容量的150倍除以變壓器短路阻抗百分?jǐn)?shù)（精確時為144倍）

（3）變壓器10kV側額定電流為容量的6%（精確為5.8%）；6kV側額定電流為容量 10%（精確時為9.6%）電氣工程量計算規則及方法：10kV 高壓架空進戶裝置 10 kV 以下懸式絕緣子 XP,以“串”計量;

（4）0.4kV三相補償電容器額定電流為容量的1.5倍（精確時為1.44倍）

（5）380V三相電機額定電流為容量和2倍；維修電工在實際的電工作業中經常都會用到各種各樣的估算方法,相比于公式的計算,估算方法不僅更加的快速,而且會更加好記好用

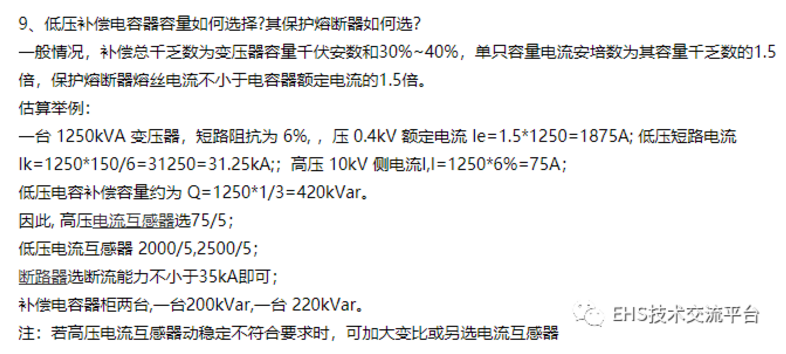

（6）一般情況下低壓側功率因數補償至0.95，電容器容量約為變壓器容量的1/3～2/5。一般使用場所適用，特殊場合，如電阻爐或氣體放電燈的容量大的場所例外?！?/span>

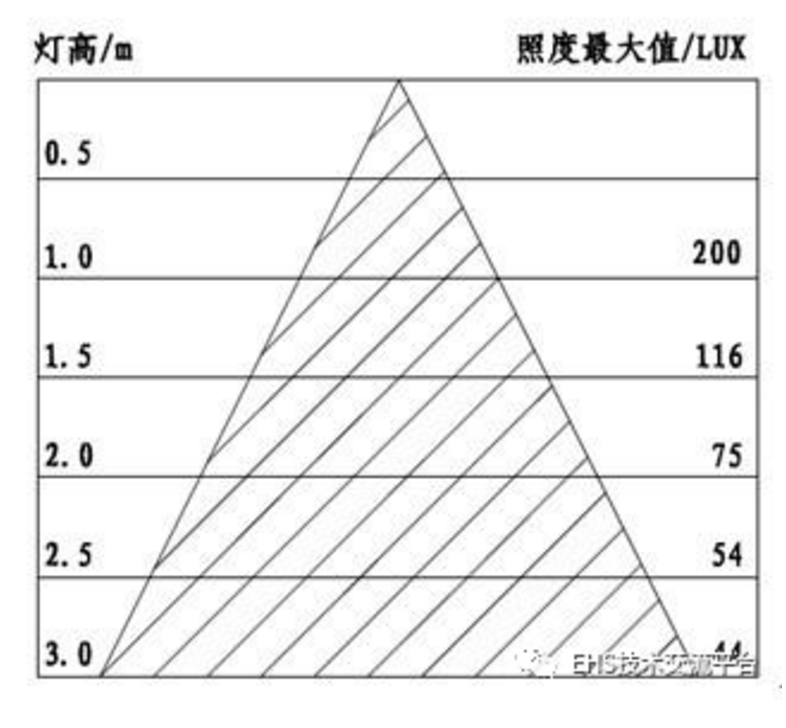

四、舉例：滿足LED日光燈管照度的電流測試前提設計

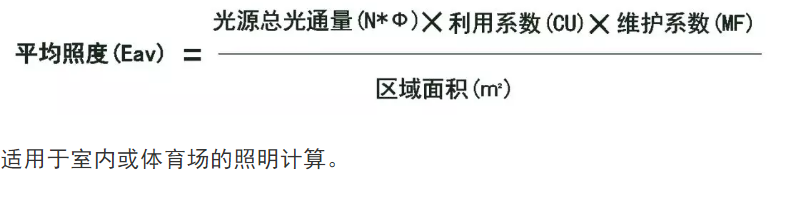

用照度計直接測算：

注意：

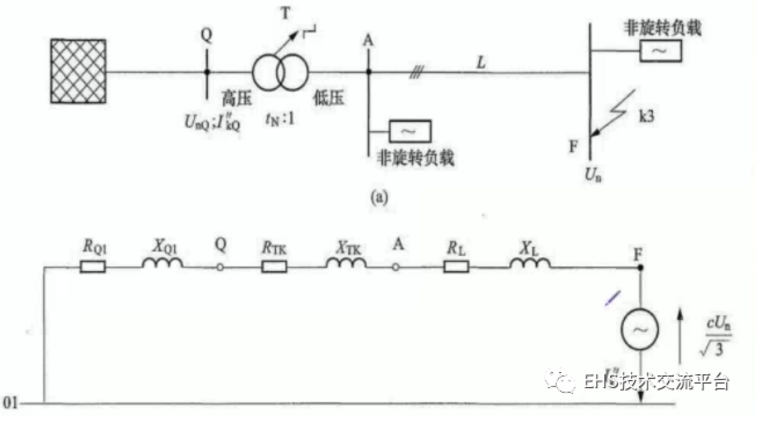

（1）高壓短路沖擊電流

Ish=2.55I”

Ish=1.5I”

（2）低壓短路時

Ish=1.84I”

Ish=1.091I”
