2人死亡丨鹽城一工地發生觸電事故!施工現場臨電規范和隱患圖集講解

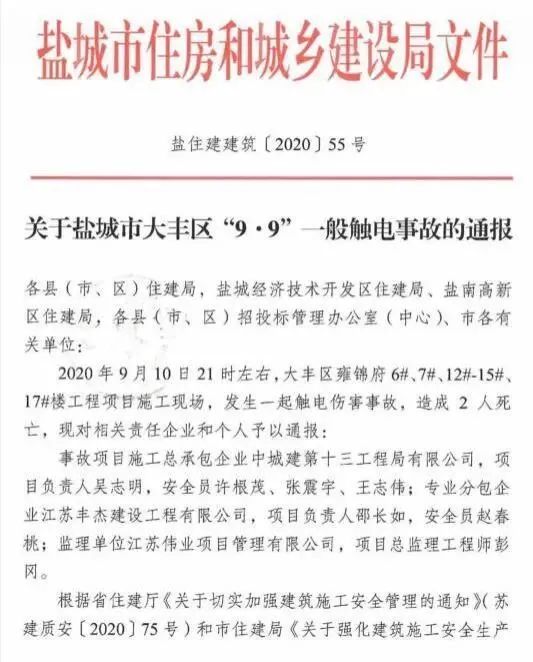

2020年9月10日21時左右,江蘇鹽城大豐某項目發生一起觸電死亡事故,2人死亡……

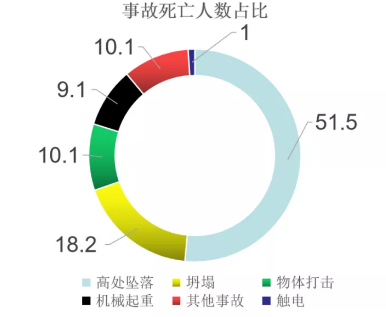

因為漏電保護的普及應用,觸電事故比例逐漸降低。我們很難看到觸電亡人事故。從2019年上半年看,按照死亡人數劃分,觸電事故占比1%。
而按照事故起數劃分,觸電事故占比1.1%。
但比例低不代表事故就不容易發生!電老虎的威力還是不容輕視!現場臨電設置不規范、管理不到位,還是非常容易發生觸電事故!
附 施工現場臨電規范和現場隱患圖集說明:
一、一般規定
1、室外配電線路應采用電纜敷設。不宜采用單根絕緣導線架空敷設方式。

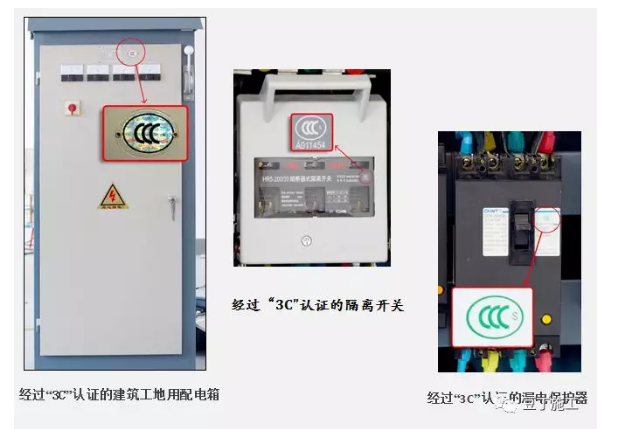

2、配電箱、開關箱應采用由專業廠家生產的定型化產品,應符合《低壓成套開關設備和控制設備第4部分:對建筑工地用成套設備(ACS)的特殊要求》(GB7251.4)、《施工現場臨時用電安全技術規范》(JGJ46)和《建筑施工安全檢查標準(JGJ59)的要求,并取得“3C”認證證書,配電箱內使用的隔離開關、漏電保護器及絕緣導線等電器元件也必須取得“3C”認證。

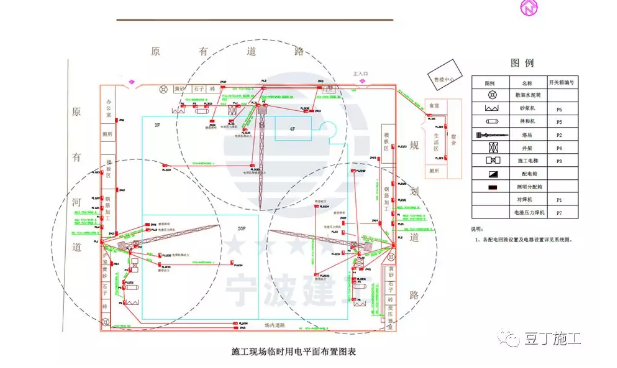

3、當施工現場臨時用電設備在5臺及以上或設備總?cè)萘吭?0kW及以上時,應編制臨時用電施工組織設計。臨時用電施工組織設計應由電氣工程技術人員組織編制,經企業技術負責人和項目總監理工程師批準后方可實施。臨時用電施工組織設計變更時,應按原程序批準。

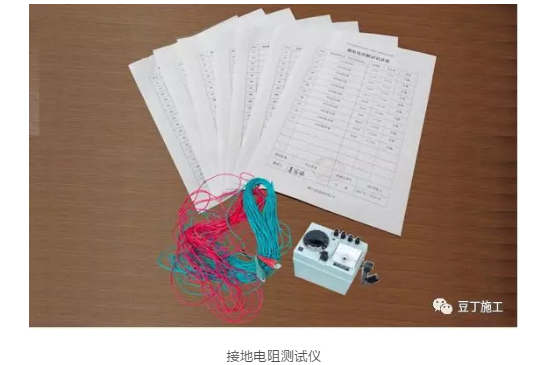

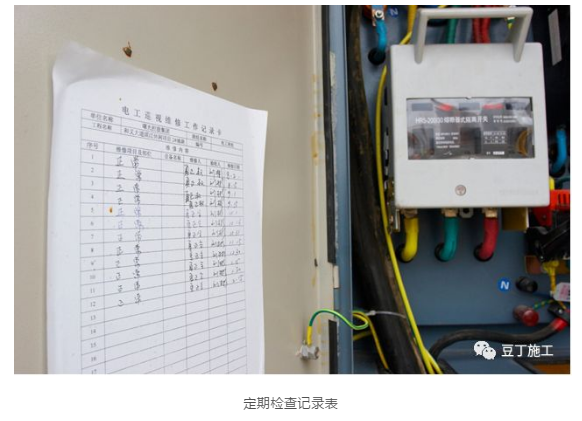

4、施工現場臨時用電必須建立安全技術檔案。安全技術檔案應包括下列內容:⑴ 用電組織設計的全部資料;⑵ 修改用電組織設計的資料;⑶ 用電技術交底資料;⑷ 用電工程檢查驗收表;⑸ 電氣設備的試、檢驗憑單和調試記錄;⑹ 接地電阻、絕緣電阻和漏電保護器漏電動作參數測定記錄表;⑺ 定期檢(復)查表; ⑻ 電工安裝、巡檢、維修、拆除工作記錄。
5、臨時用電工程應按分部、分項工程進行定期檢查,檢查時,應復查接地電阻值和絕緣電阻值。對發現的安全隱患必須及時處理,并應履行復查驗收手續。
二、外電防護
1、在建工程不得在外電架空線路正下方施工、搭設作業棚、建造生活設施或堆放構件、架具、材料及其他雜物等。

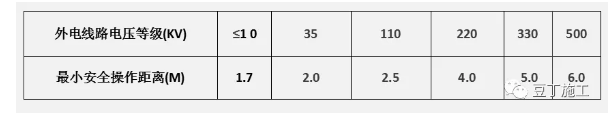

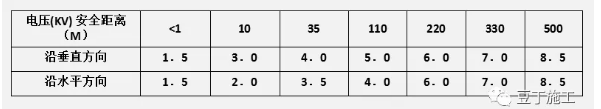

2、在建工程(含腳手架具)的外側邊緣與外電架空線路之間必須保持安全操作距離。最小安全操作距離應符合下表規定:

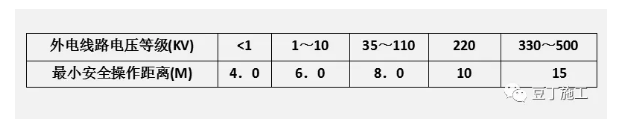

3、施工現場的機動車道與外電架空線路交叉時,架空線路的最低點與路面的最小垂直距離應符合下表規定:
4、起重機嚴禁越過無防護設施的外電架空線路作業。在外電架空線路附近吊裝時,起重機的任何部位或被吊物邊緣在最大偏斜時與架空線路邊線的最小安全距離應符合下表:

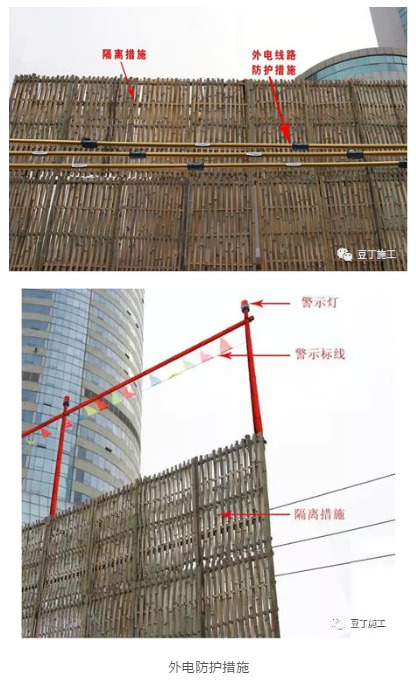

5、當達不到以上安全距離的要求時,必須編制外電線路防護方案,采取絕緣隔離防護措施,并應懸掛醒目的警告標志牌。架設防護設施時,必須經有關部門批準,采用線路暫時停電或其他可靠的安全技術措施,并應有電氣工程技術人員和專職安全人員監護。6、防護設施應堅固、穩定,防護屏障應采用絕緣材料搭設,且對外電線路的隔離防護應達到IP30級(防止2.5mm的固體侵入)。
7、當防護設施與外電線路之間的最小安全距離達不到下表的規定時,必須與有關部門協商,采取停電、遷移外電線路或改變工程位置等措施,未采取上述措施的嚴禁施工。
8、腳手架的上下斜道嚴禁搭設在有外電線路的一側。
9、現場臨時設施搭設、建筑起重機械安裝位置等應避開有外電線路一側。
三、接地與接零保護系統
1、在施工現場專用變壓器供電的TN—S接零保護系統中,電氣設備的金屬外殼必須與專用保護零線連接。保護零線應由工作接地線、配電室(總配電箱)電源側零線或總漏電保護器電源側零線處引出。
2、當施工現場與外電線路共用同一供電系統時,電氣設備的接地、接零保護與既有系統保持一致。不得一部分設備作保護接零,另一部分設備作保護接地。采用TN系統做保護接零時,工作零線(N線)必須通過總漏電保護器,保護零線(PE線)必須由電源進線零線重復接地處或總漏電保護器電源側零線處,引出形成局部TN-S接零保護系統。

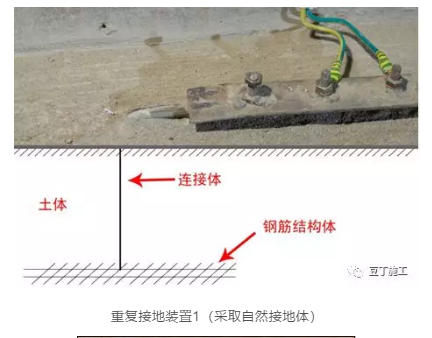

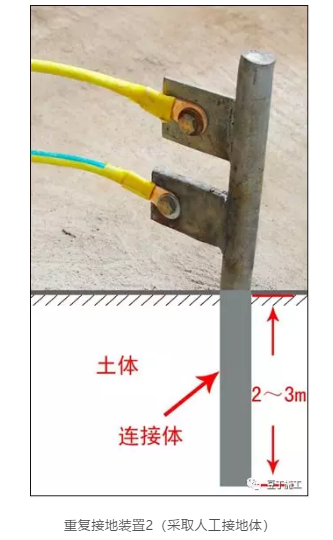

3、每一接地裝置的接地線應采用2根及以上導體,在不同點與接地體做電氣連接。不得采用鋁導體做接地體或地下接地線。垂直接地體宜采用角鋼、鋼管或光面圓鋼,不得采用螺紋鋼材。接地可利用自然接地體,宜采用與在建工程基礎接地網連接的方式,應保證其電氣連接和熱穩定。

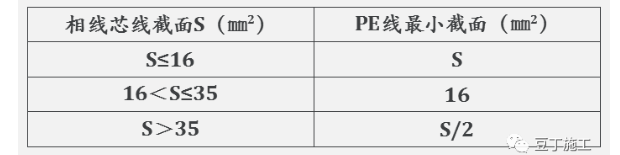

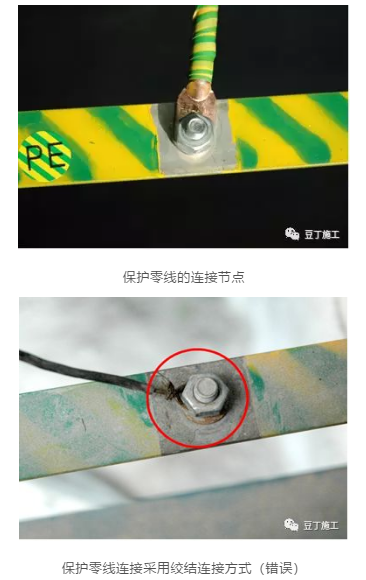

4、 TN系統中的保護零線除必須在配電室或總配電箱處做重復接地外,還必須在配電系統的中間處和末端處做重復接地。在TN系統中,保護零線每一重復接地裝置的接地電阻值不應大于10Ω。在工作接地電阻允許達到10Ω的電力系統中,所有重復接地的等效電阻值不應大于10Ω。5、 PE線上嚴禁裝設開關或熔斷器。嚴禁PE線與N線混用,且PE線嚴禁斷線。6、PE線所用材質與相線、工作零線(N線)相同時,其最小截面應符合下表規定。PE線的絕緣顏色為綠/黃雙色線。

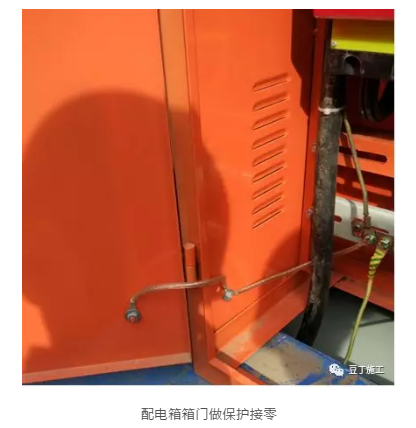

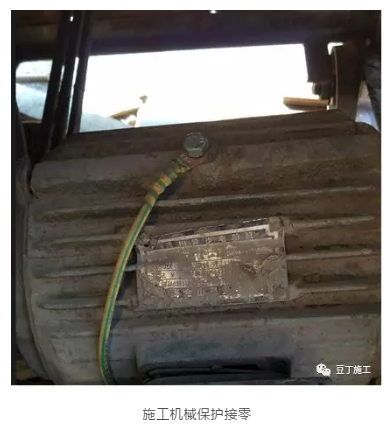

7、配電箱金屬箱體,施工機械、照明器具、電器裝置的金屬外殼及支架等不帶電的外露導電部分應做保護接零,與保護零線的連接應采用銅鼻子連接。
四、配電箱、開關箱

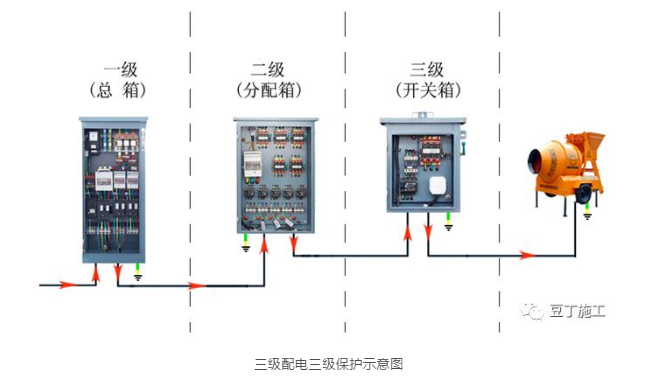

1、配電系統應設置配電柜或總配電箱、分配電箱、開關箱,實行三級配電,各級配電箱中均應安裝漏電保護器。配電箱、開關箱設置應符合下列要求: ⑴ 總配電箱以下可設若干分配電箱;分配電箱以下可設若干開關箱;
⑵ 總配電箱應設在靠近電源的區域,分配電箱應設在用電設備或負荷相對集中的區域;

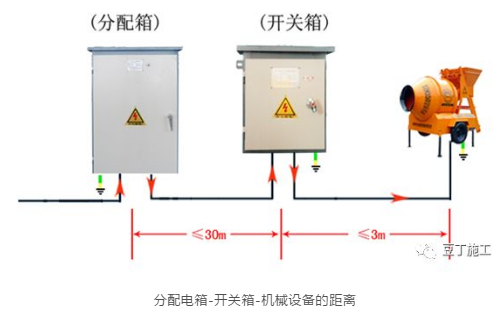

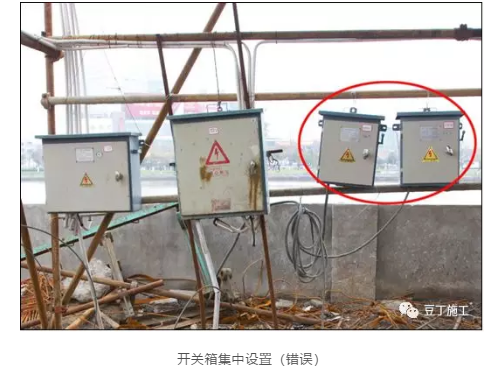

⑶ 分配電箱與開關箱的距離不得超過30m,開關箱與其控制的固定式用電設備的水平距離不宜超過3m;

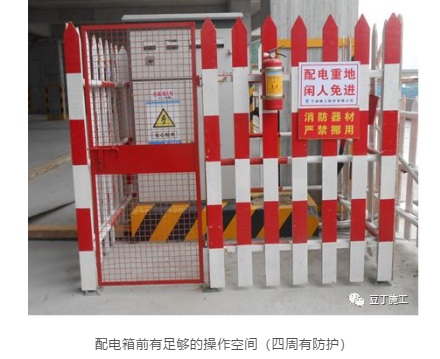

⑷ 配電箱、開關箱周圍應有足夠2人同時工作的空間和通道,不得堆放任何妨礙操作、維修的物品,不得有灌木、雜草。

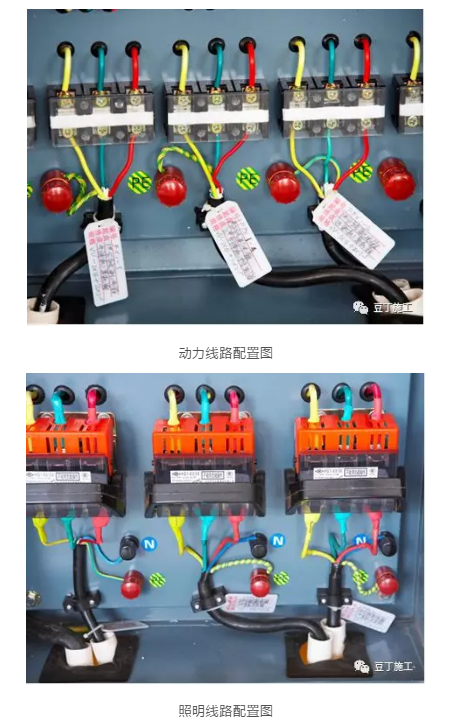

2、動力配電箱與照明配電箱、動力開關箱與照明開關箱均應分別設置。

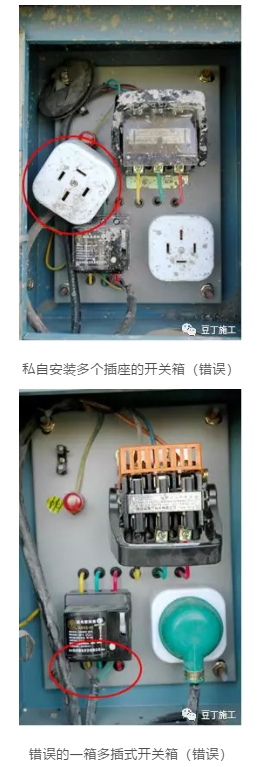

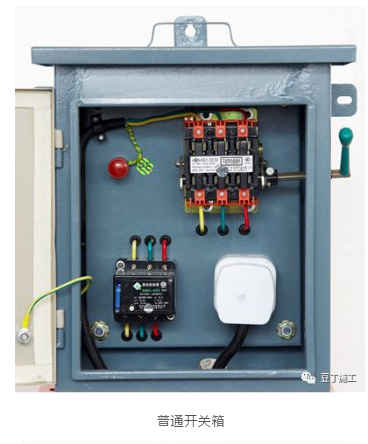

3、每臺用電設備必須有各自專用的開關箱,嚴禁用同一個開關箱直接控制2臺及2臺以上的用電設備。

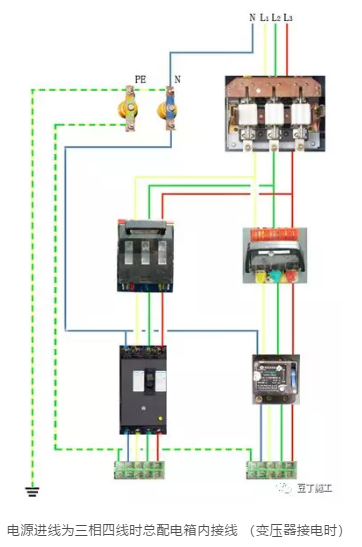

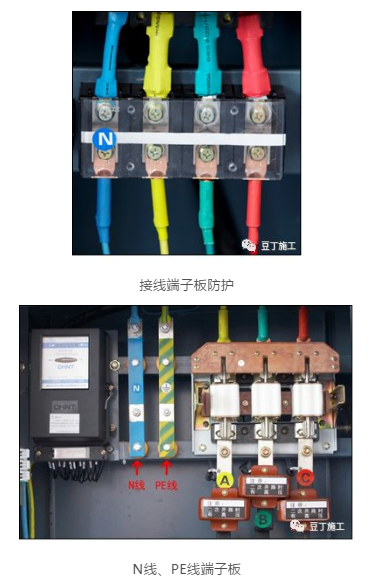

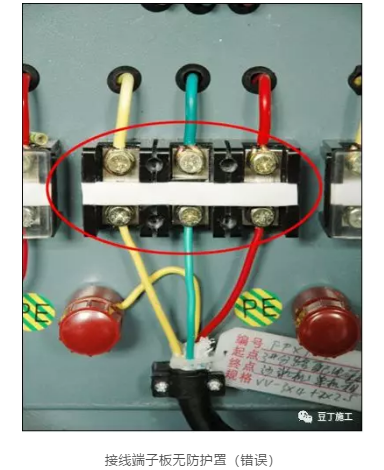

4、配電箱的電器安裝板上必須設N線端子和PE線端子板。N線端子板必須與金屬電器安裝板絕緣;PE線端子板必須與金屬電器安裝板做電氣連接。進出線中的N線必須通過N線端子板連接;PE線必須通過PE線端子板連接。

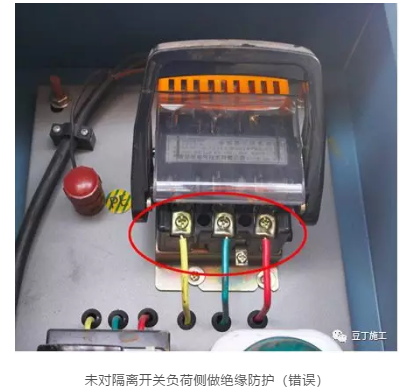

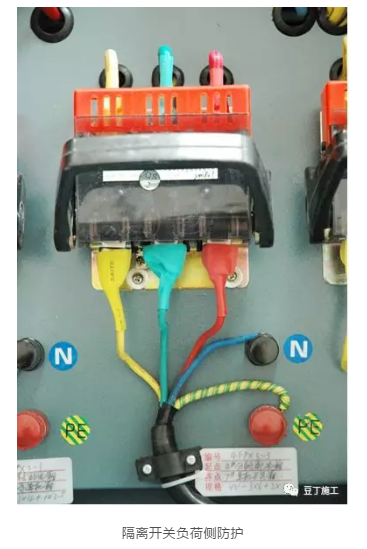

5、隔離開關應設置于電源進線端,應采用分?jǐn)鄷r具有可見分?jǐn)帱c,并能同時斷開電源所有極的隔離電器。漏電保護器應裝設在配電箱、開關箱靠近負荷的一側,且不得用于啟動電氣設備的操作。

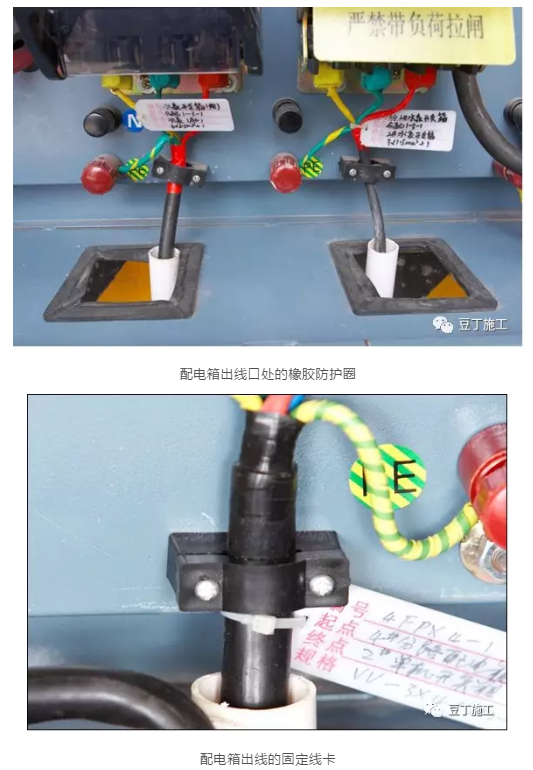

6、配電箱、開關箱的進、出線口應設置在箱體的下底面,出線應配置固定線卡,進出線應加絕緣護套并成束卡固在箱體上,不得與箱體直接接觸。移動式配電箱、開關箱的進、出線應采用橡皮護套絕緣電纜,不得有接頭。配電箱、開關箱的電源進線端嚴禁采用插頭和插座活動連接。

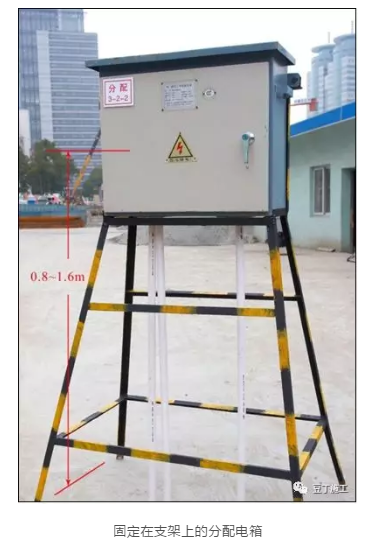

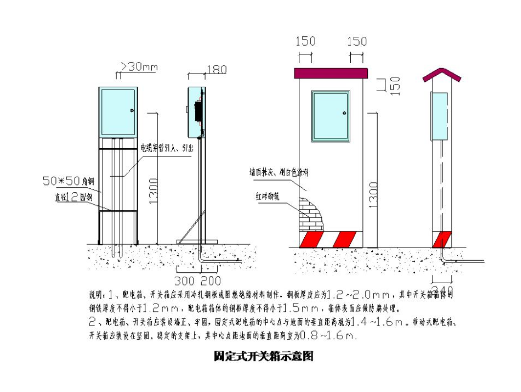

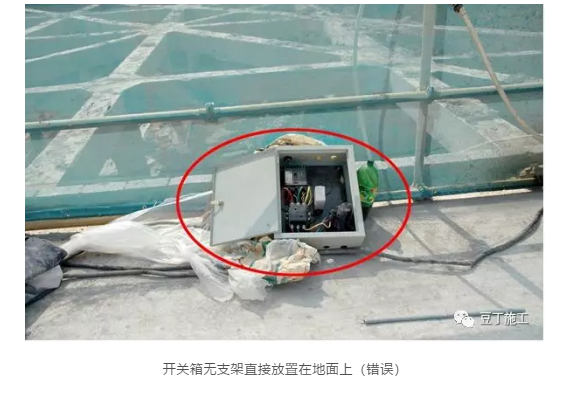

7、配電箱,開關箱應裝設端正、牢固。固定式配電箱、開關箱的中心點與地面的垂直距離應為1.4∽1.6mm。移動式配電箱、開關箱應裝設在堅固、穩定的支架上。其中心點與地面的垂直距離宜為0.8∽1.6m。

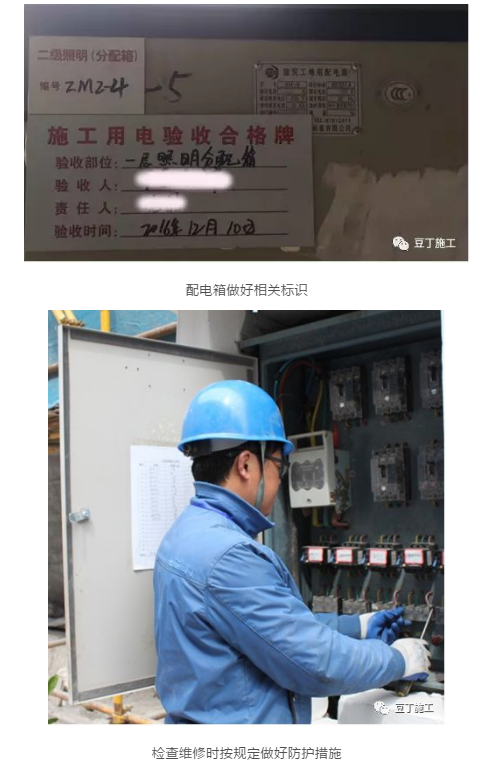

8、配電箱、開關箱應編號,表明其名稱、用途、維修電工姓名,箱內應有配電系統圖,標明電器元件參數及分路名稱。
9、配電箱、開關箱應進行定期檢查、維修。檢查、維修時必須按規定穿、戴絕緣鞋、手套,必須使用電工絕緣工具,并應做檢查、維修工作記錄。

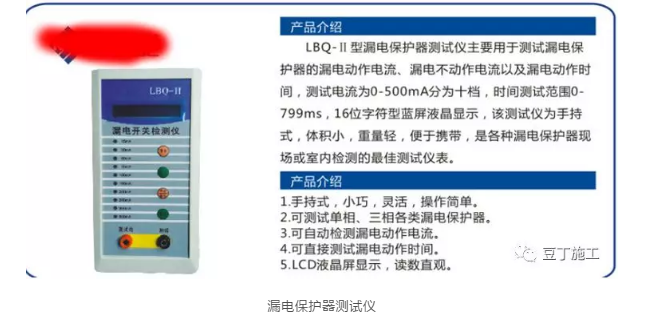

10、配電箱、開關箱內的電器配置和接線嚴禁隨意改動。熔斷器的熔體更換時,嚴禁采用不符合額定工作電流的熔體代替。漏電保護器每天使用前應啟動漏電試驗按鈕試跳一次,試跳不正常時嚴禁繼續使用。
五、現場照明
1、照明配電箱內應設置隔離開關、熔斷器和漏電保護器。熔斷器的熔斷電流不得大于15A。漏電保護器的漏電動作電流應小于30mA,動作時間小于0.1S。
2、施工現場照明器具金屬外殼需要保護接零的,保護零線必須在同一根橡套電纜內。嚴禁使用雙芯對絞花線、護套線和單根絕緣銅芯線。導線不得隨地拖拉或纏綁在腳手架等設施構架上。
3、照明燈具的金屬外殼和金屬支架必須作保護接零。

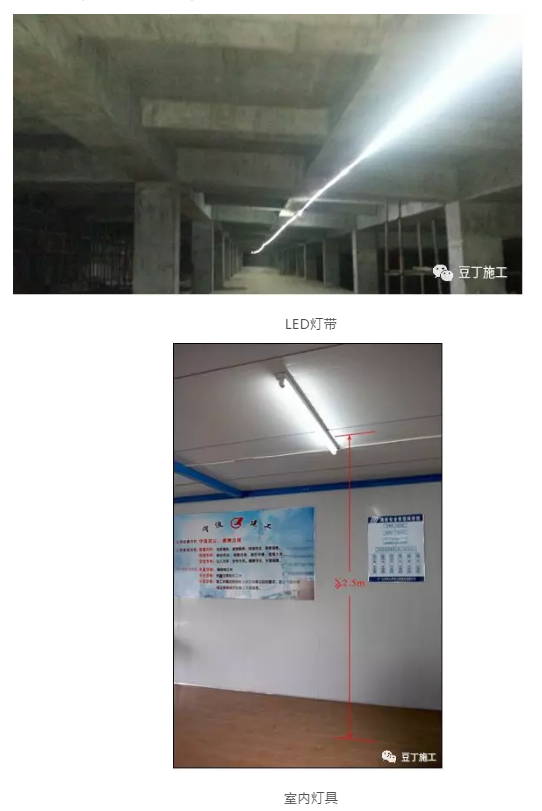

4、室內220V燈具距地面不得低于2.5m,室外220V燈具距地面不得低于3m,配線必須采用絕緣導線或電纜線,并應做保護接零,不得采用雙芯對絞花線。
5、下列特殊場所應使用安全特低電壓照明器:

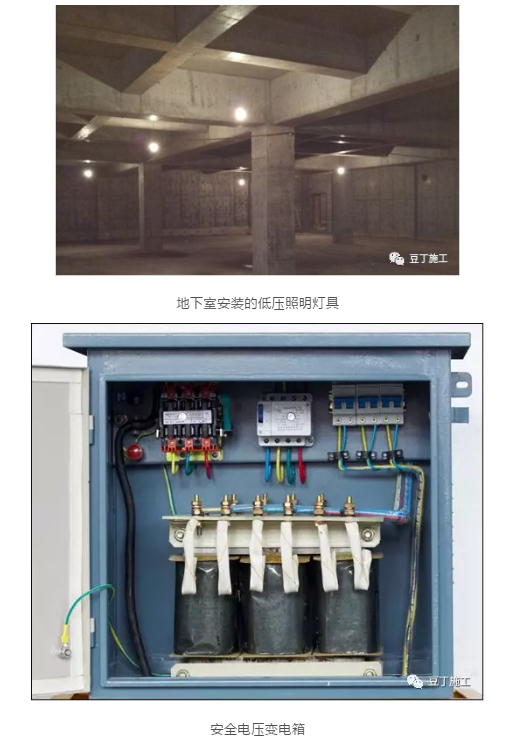

(1) 隧道、人防工程、高溫、有導電灰塵、比較潮濕或燈具離地面高度低于2.5m等場所的照明,電源電壓不應大于36V;
(2) 潮濕和易觸及帶電體場所的照明,電源電壓不得大于24V;
(3) 特別潮濕場所、導電良好的地面、鍋爐或金屬容器內的照明,電源電壓不得大于12V。
6、在一個工作場所內,不得只裝設局部照明。
六、配電線路

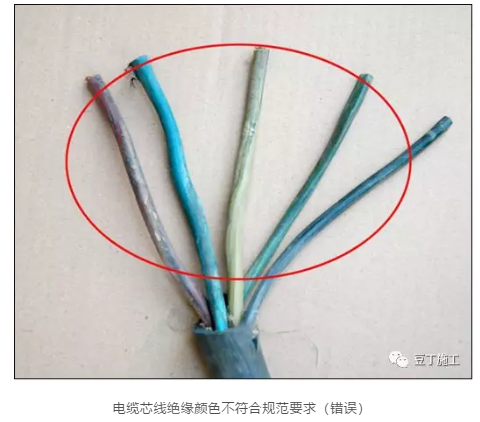

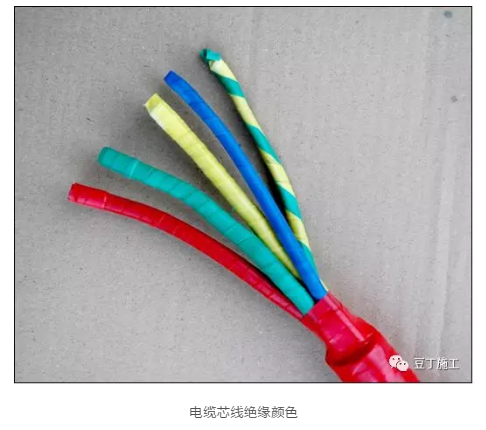

1、電纜中必須包含全部工作芯線和用作保護零線或保護線的芯線。需要三相五線制配電的電纜線路必須采用五芯電纜。五芯電纜必須包含淡藍、綠/黃二種顏色絕緣芯線。淡藍色芯線必須用作N線;綠/黃雙色芯線必須用作PE線,嚴禁混用。

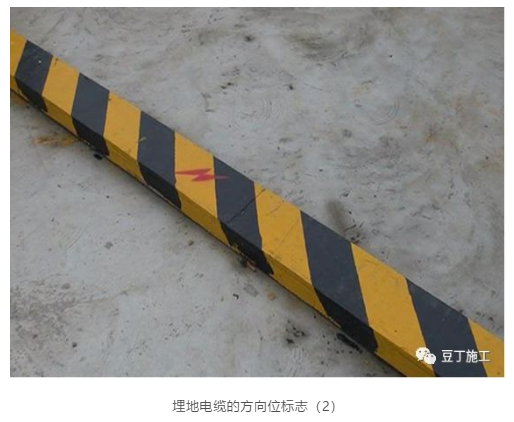

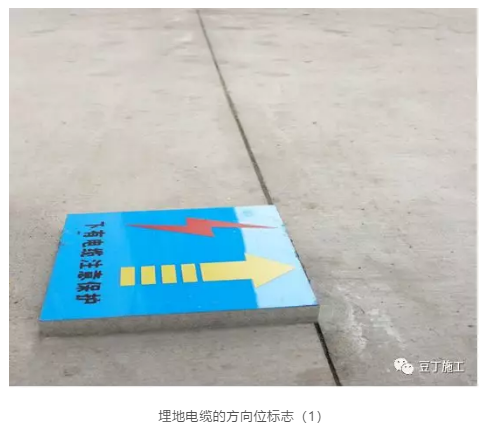

2、電纜線路應采用埋地或架空敷設,嚴禁沿地面明設,并應避免機械損傷和介質腐蝕。埋地電纜路徑應設方位標志。
3、埋地敷設宜選用鎧裝電纜,并應符合下列要求:
⑴當選用無鎧裝電纜時,應能防水、防腐。架空敷設宜選用無鎧裝電纜;

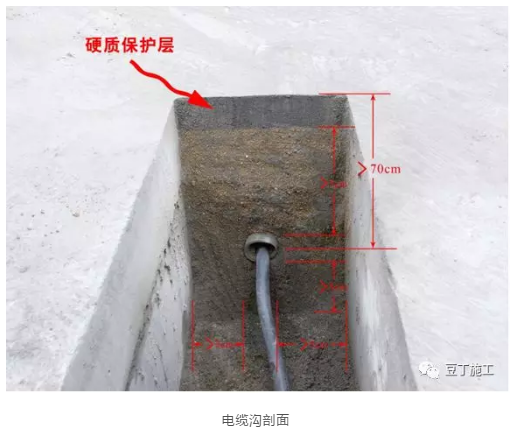

⑵電纜直接埋地敷設的深度不應小于0.7m,并應在電纜緊鄰上、下、左、右側均勻敷設不小于50mm厚的細砂,然后覆蓋磚或混凝土板等硬質保護層;
⑶埋地電纜的接頭應設在地面上的接線盒內,接線盒應能防水、防塵、防機械損傷,并應遠離易燃、易爆、易腐蝕場所;

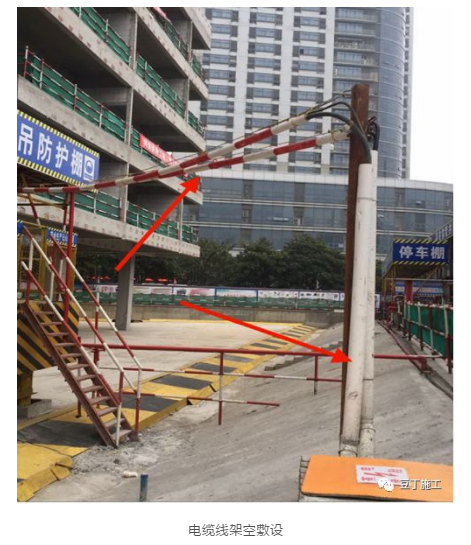

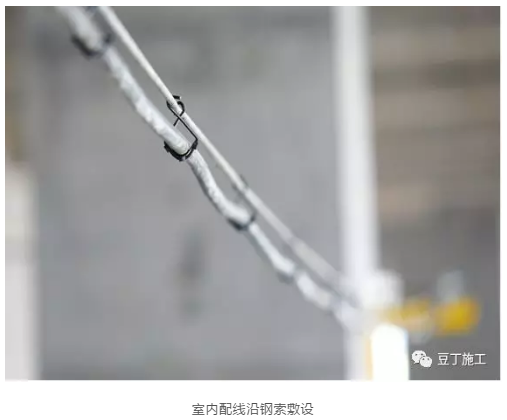

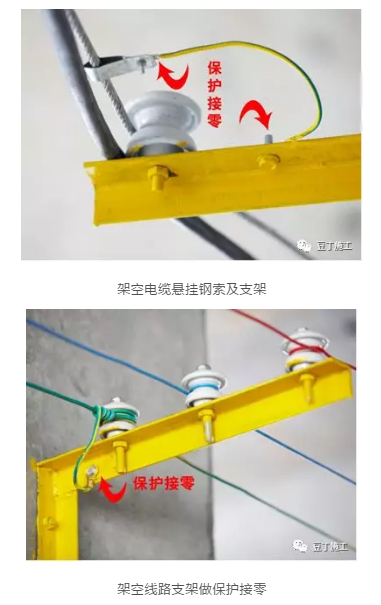

⑷架空電纜應沿電桿、支架或墻壁敷設,并采用絕緣子固定,綁扎線必須采用絕緣線,固定點間距應保證電纜能承受自重所帶來的荷載,敷設高度應符合架空線路敷設高度的要求,但沿墻壁敷設時應最大弧垂距地不得小2.0m;
⑸架空電纜嚴禁沿腳手架、樹木或其他設施敷設。

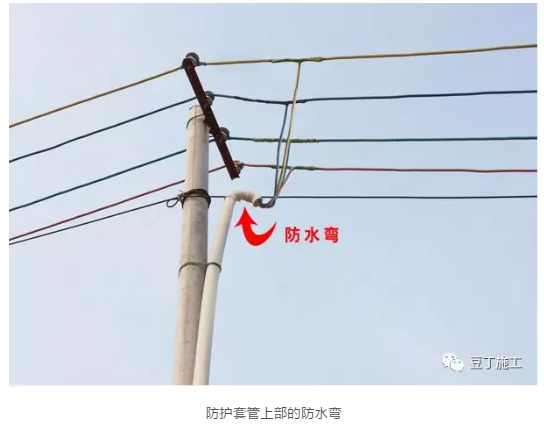

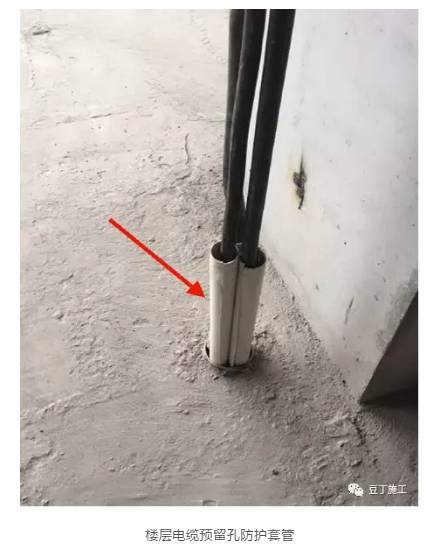

4、埋地電纜在穿越建筑物、構筑物、道路、易受機械損傷、介質腐蝕場所及引出地面從2.0m高到地下0.2m處,必須加設防護套管,防護套管內徑不應小于電纜外徑的1.5倍。

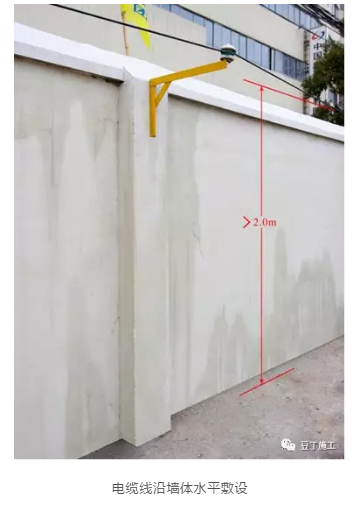

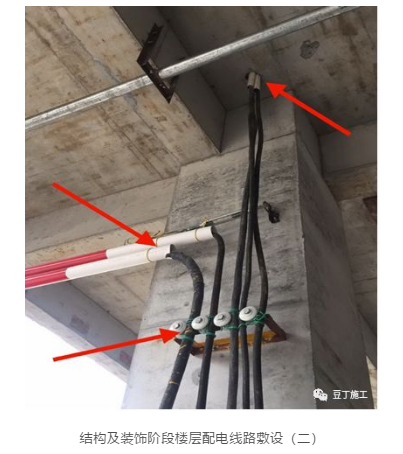

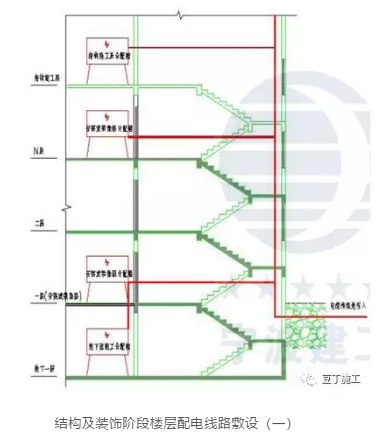

5、在建工程內的電纜線路必須采用電纜埋地引入,嚴禁穿越腳手架引入。電纜垂直敷設應充分利用在建工程的豎井、垂直孔洞等,并宜靠近用電負荷中心,固定點每樓層不得少于一處。電纜水平敷設宜沿墻或門口固定,最大弧垂距地不得小于2.0m。

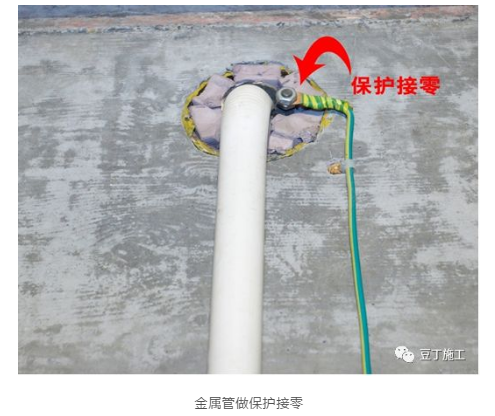

6、室內配線應根據配線類型采用瓷瓶、瓷(塑料)夾、嵌絕緣槽、穿管或鋼絲敷設。潮濕場所或埋地非電纜配線必須穿管敷設,管口和管接頭應密封;當采用金屬管敷設時,金屬管必須做等電位連接,且必須與PE線相連接。
七、電器裝置
1、配電箱、開關箱內的電器必須可靠、完好,嚴禁使用破損、不合格的電器。

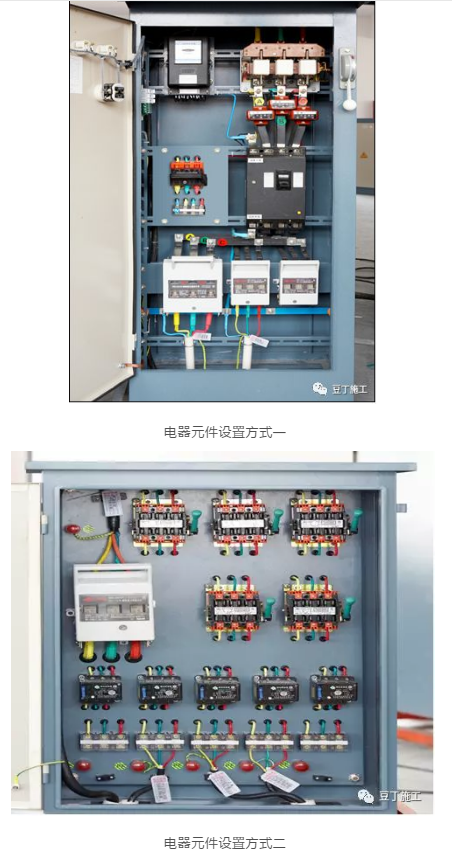

2、總配電箱和分配電箱內電器元件設置應采用以下兩種方式:
⑴總隔離開關-總漏電保護器(具備短路、過載、漏電保護功能)-分路隔離開關;
⑵總隔離開關-總斷路器(總?cè)蹟嗥鳎?分路隔離開關-分路漏電保護器(具備短路、過載、漏電保護功能)。

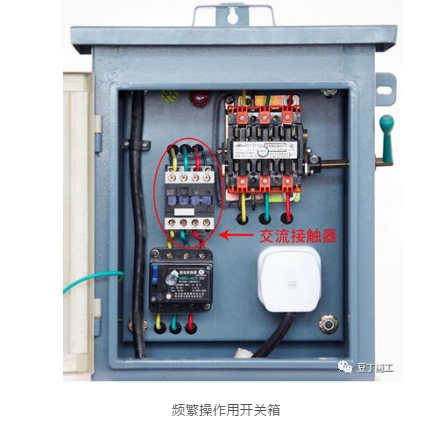

3、開關箱必須設置隔離開關、斷路器或熔斷器,以及漏電保護器。當漏電保護器是具有短路、過載、漏電保護功能的漏電斷路器時,可不設斷路器或熔斷器。容量大于3.0kW的動力電路應采用斷路器控制,操作頻繁時還應附設接觸器或其他啟動控制裝置。

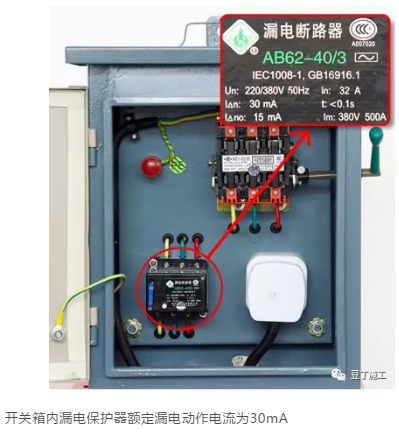

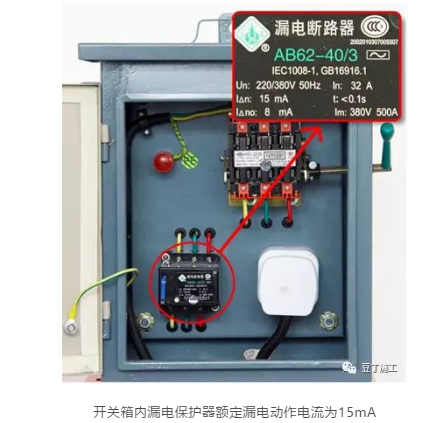

4、開關箱中漏電保護器的額定漏電動作電流不應大于30mA,額定漏電動作時間不應大于0.1S。使用于潮濕和有腐蝕介質場所的漏電保護器應采用防濺型產品,其額定漏電動作電流不應大于15mA,額定漏電動作時間不應大于0.1S。
5、分配電箱中漏電保護器的額定漏電動作電流應大于開關箱的參數。
總配電箱中漏電保護器的額定漏電動作電流和額定漏電動作時間應大于分配電箱的參數。其額定漏電動作電流與額定漏電動作時間的乘積不應大于30mA·s。

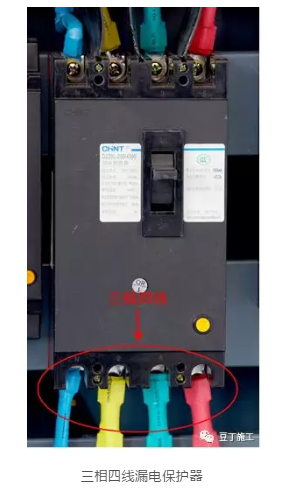

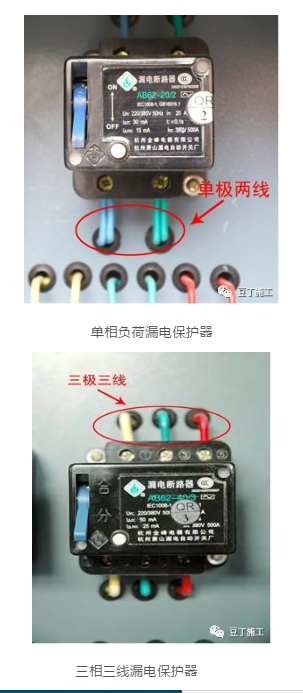

6、總配電箱、分配電箱和開關箱中漏電保護器的極數和線數必須與其負荷側負荷的相數和線數匹配。
八、變配電裝置
1、配電室內配電屏的正面操作通道寬度應不小于1.5m,兩側操作通道應不小于1m,配電室頂棚的高度應不小于3m且配電裝置的上端距頂棚應不小于0.5m。配電室的建筑物和構筑物的耐火等級不低于3級,室內配置砂箱和可用于撲滅電氣火災的滅火器。
2、配電柜應裝設電度表,并應裝設電流、電壓表。電流表與計費電度表不得共用一組電流互感器。
配電柜裝設電源隔離開關及短路、過載、漏電保護器。電源隔離開關分?jǐn)鄷r應有明顯分?jǐn)帱c。配電柜應編號,并應有用途標記。
配電柜外配置
配電柜內配置
3、配電柜或配電線路停電維修時,應掛接地線,并應懸掛“禁止合閘、有人工作”停電標志牌。停、送電必須由專人負責。
停電標志牌
4、發電機組的排煙管道必須伸出室外。發電機組及其控制、配電室內必須配置可用于撲滅電氣火災的滅火器,嚴禁存放貯油桶。
發電機組工作室(1)
發電機組工作室(2)
5、發電機組電源必須與外電線路電源連鎖,嚴禁并列運行。
雙電源總配電箱
雙電源連鎖開關
九、現場臨時用電設置常見問題

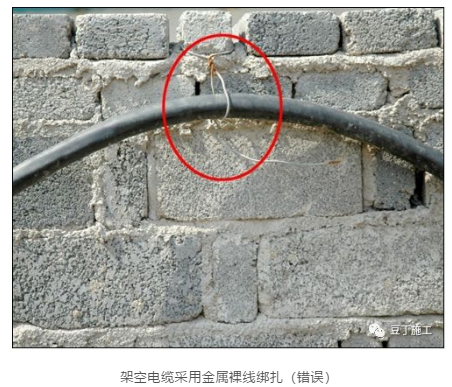

電纜線掛設在外架上且使用細鋼筋綁扎

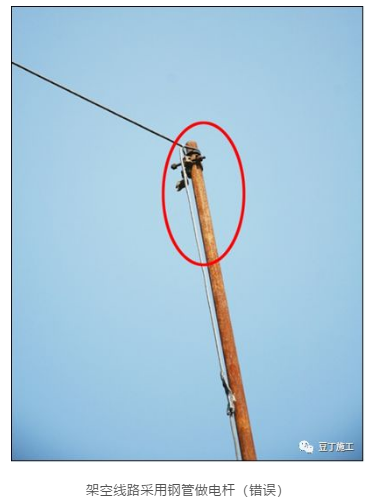

使用鋼管做架空立柱且未使用絕緣子進行固定
電纜線敷設未做保護措施且經過鋼筋材料堆場被碾壓
電纜線敷設未做保護措施
電纜線敷設無保護措施,電纜線接頭無防水、防塵、防機械損傷措施
電纜線敷設無保護措施,電纜線接頭無防水、防塵、防機械損傷措施
電纜線敷設無保護措施

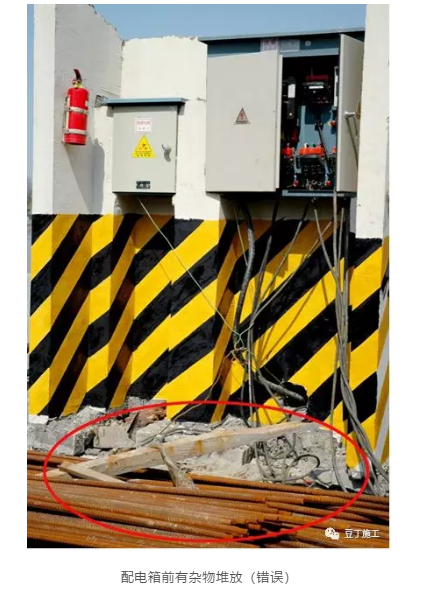

配電箱前材料堆放(一)
配電箱前材料堆放(二)
配電箱前材料堆放道路不暢通(三)
配電箱前操作空間不足通道不暢通,用電線路無保護措施

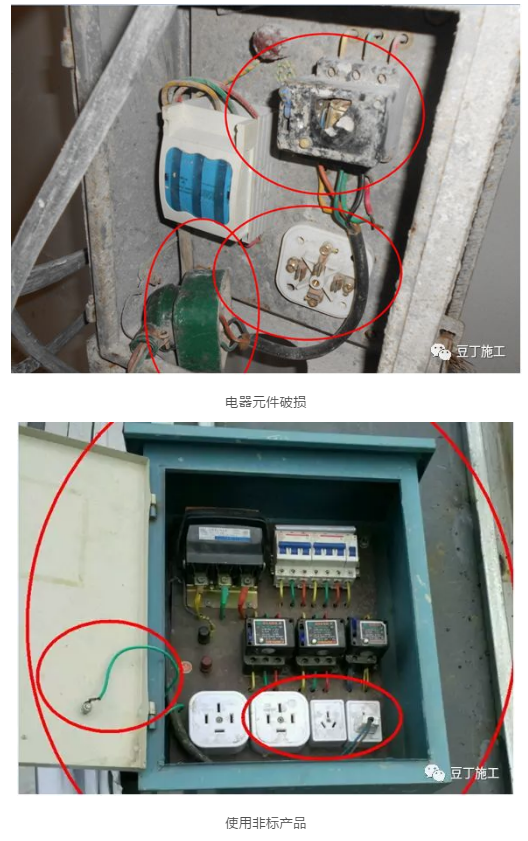

1、箱體損壞;2、箱內電器元件損壞;
3、一箱多用;4、用電線路未接保護零線。
1、箱內電器元件損壞;2、用電線路連接不規范,保護零線未接。
1、電器元件過載燒毀,線路導電體裸露;2、接線端子脫落未固定,面板脫落;3、箱體重復接地未接。
1、一樁多用;2、使用保護零線作為相線。3、使用兩芯線。
1、接線不規范,無保護零線;2、接線端防護面板遺失。
私自改動漏保參數
1、單機箱控制多臺設備;
2、接線未經漏保;
3、保護零線未接。
1、使用非標箱;
2、動力照明混用;
3、照明線路未經漏保;
4、箱內接線不規范;
5、接線端子無防護面板,箱體底部無絕緣防護圈。
1、回路1一樁多接;2、回路2保護零線未接;3、回路四用電線路拆除時強行拉斷留有銅絲,存在嚴重安全隱患;4、接線端子防護面板未使用。
1、配線箱未設置支架;2、采用非標配電箱;3、回路4未接保護零線。
1、第一、二回路漏保失效;2、回路3未連接保護零線。3、接線端子防護面板未使用。
1、私自改裝配電箱;2、總斷路器未使用;3、動力照明混用;4、電器元件不配套(四回路斷路器、兩回路漏保、六回路插座);5、接線不規范。
1、回路3、4工作零線顏色不真確;
2、接線端一樁多用;
3、回路3漏保失效;
4、接線端防護面板未使用;
5、保護零線未接
1、單機箱一箱多用;
2、用電線路未經漏保;
3、保護零線未接。

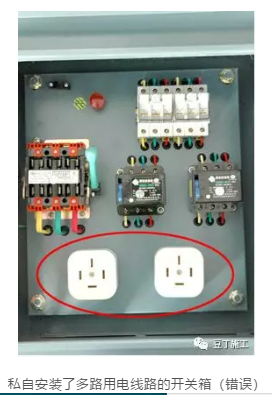

1、多回路動力開關箱(應一箱一設備);
2、插座損壞;
3、箱體底部的橡膠防護圈遺失;
4、箱門保護零線斷接。
1、箱內線路損壞;
2、箱內用電線路連接不規范;
3、一樁多用;
4、使用兩芯線和護套線;
5、保護零線未接。
1、一樁多用;2、兩芯線使用;3、回路2接線端子螺絲遺失;
4、接線端防護面板遺失;5、回路4并線使用。
1、使用非標箱;2、接線端螺絲遺失;3、回路1使用保護零線接到回路2
的工作零線上;4、接線端導電體外露;5、回路2、3、4工作零線串聯;
1、動力箱使用照明線路;2、部分線路未經漏保;3、相線并線使用;4、一路多用;5、使用兩芯線。6、保護零線未連接。
1、未設置支架;2、箱門損壞;3、電器元件損壞;4、用電線路未經漏保;
5、使用非標箱(線路3為照明線路);6、并線使用;7、保護零線未接。
1、使用非標箱;2、箱體破塤;3、電器元件不齊全(無斷路器);
4、電線直供;5、無保護零線;6、使用雙股花線;7、箱體無支架。
1、使用拖線板(無支架易損壞觸電,控制多個用電設備,開關箱離用電設備距離遠);
2、電線直供;3、使用非標線(通信線、視頻線、音響線等) ;4、無保護零線。
1、配電箱內電器元件、線路損壞;2、一箱多用;3、箱內接線導線外露;
4、使用不合適的開關箱(啟動箱);5、未設置箱體支架;
