某廠20天內燒毀4臺變頻電機,原因不明

某化工廠20天內燒毀4臺變頻電機,原因不明!

某防爆集團給山西一化工廠供了2臺355KW 660V/1140V的隔爆型變頻電機,由一臺一拖二的變頻器驅動,新交付運行了15天燒了一臺(距離變頻器93m),一天后另外一臺也燒了(距離變頻器72m)。后新更換了2臺,48小時后,遠端的那臺電機又燒毀。
電機還是變頻器質量有問題、諧波還是過電壓導致?
可能電機輸入端存在超限的過電壓或者電機的絕緣性能不過關,需要測試電機輸入端是否存在過電壓?數值有多大?
最終,工作人員使用FLUKE-MDA 550變頻電機分析儀對故障產線變頻器進行測量后發現:

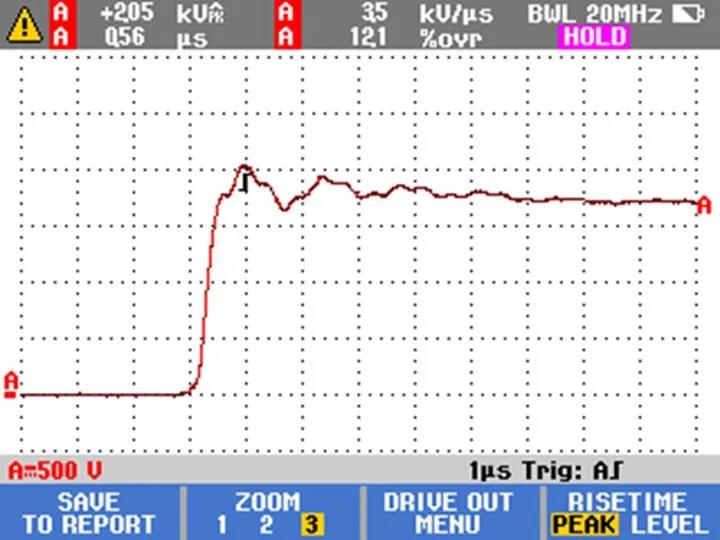

變頻器輸出端電壓上升沿波形,沒有過沖電壓!

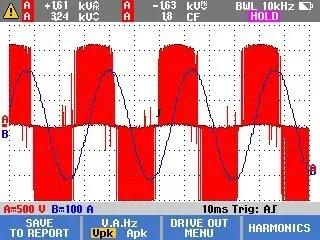

▲變頻器輸出端電壓

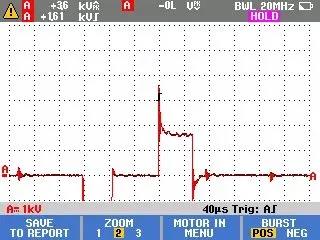

電機輸入端電壓上升沿波形,存在過沖電壓!

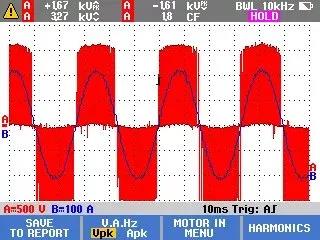

▲電機輸入端電壓

1140V電機,沖擊電壓最大允許值是3840V。MDA現場測量結果,沖擊電壓3700V。未超過電機的絕緣耐受范圍!


檢測結果結合實際情況可得出結論:
電機產品質量不合格。
此次測試以前,變頻器廠家更改運行參數,可能降低了過沖電壓值。
以下經驗,請借鑒:


帶負荷啟動可以造成電機損壞;實際使用揚程低于泵銘牌揚程太多;某些特殊泵無水工作時間太長......很多情況都會造成燒機。
故障來源:

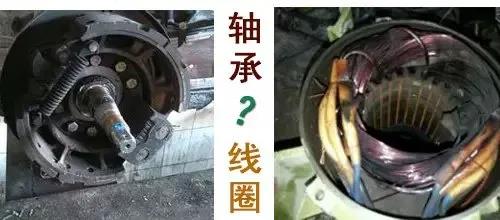

首先,先搞清楚電機燒是燒了軸承(機械故障)還是燒了線圈(電氣故障)?


如果是燒線圈的故障,主要是由于過電流引起的,有時候電壓過高或過低也會引起線圈發熱短路,所以先檢查運行時的電壓是不是和額定電壓差太多。
電流短路,可能有以下幾個原因:
設備超負荷運行,使電機長時間在額定電流或超額定電流運行。特別要注意的是,電機的啟動電流是額定電流的3-5倍,所以應當盡量避免啟動設備時帶負荷或滿負荷運行(主要要看電機的額定電流和正常運行電流的匹配余量)
電機在較潮濕的工作環境工作。在電機啟動前應當檢查線圈的對地絕緣和相間絕緣,不同使用電壓等級絕緣要求也不同,可以參照有關國家標準檢查。在電機的運行過程中應當注意電機的防水防潮。

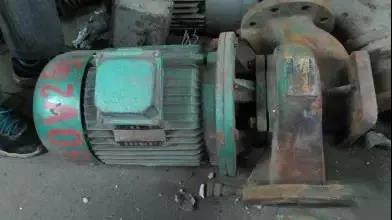

泵機的機械故障引起電機過負荷,電流過大而燒線圈。
電機的散熱出問題。一般電機線圈都采用風冷外殼,潛水泵是水冷外殼。大型電機多采用空-空換熱器、空-水換熱器冷卻。如果斷了冷卻水(空氣),使線圈無法散熱,都可能燒毀線圈。
實際使用揚程低于泵銘牌揚程太多:
離心泵的揚程是用來克服高度和阻力的,高揚程的泵在高揚程點工作時他的流量是設計點的流量,如果在低揚程工作時,相當于泵的出口阻力減小,這時離心泵的流量就會增加,電機就會超負荷,超到一定程度就會燒毀電機。
例如一臺給水泵的揚程為50米,流量為50立方米/小時,當它往50米高處給水的時,它的流量是50立方米/小時,當它往40米高處給水時,它的高度和阻力降低了它的流量可能達到80-90立方米/小時以上,這時電機就會發熱或燒毀。
