注冊電氣工程師Hanny老師帶著大家一起研究學習RCD剩余電流動作保護裝置，建造師、注安師和EHS工程師一直搞不清的問題，下面給您帶來豁然貫通的知識。

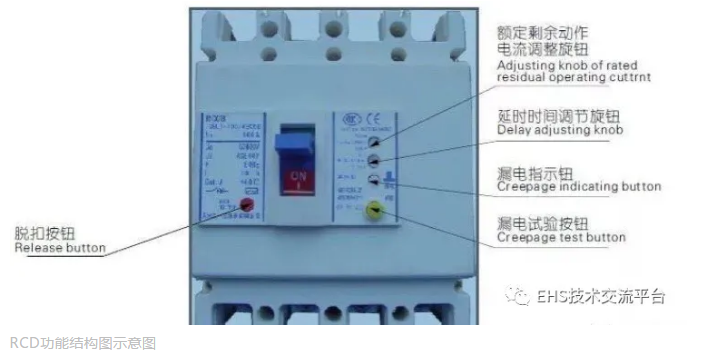

剩余電流動作保護裝置是具有漏電保護功能的開關設備，IEC標準定名為剩余電流動作保護裝置，縮寫為RCD，我國標準將其明確為當電氣線路和電氣設備發生單相接地故障時，利用這個剩余電流來動作切斷故障線路和電氣設備電源的保護裝置。

我國從1995年開始在農村推廣簡易型剩余電流動作保護裝置，[漏電保護器]隨后逐步推廣電流型，脈沖型等漏電保護器，目前剩余電流保護器的種類繁多，可按下列方式分類：

（1）按檢測元件的檢測原理分為：電壓型，電流型，脈沖型，電流智能型，鑒相鑒幅型。

（2）按中間元件類型分為：電磁式，電子式。

（3）按結構形式分為：組合式保護器，由剩余電流動作保護器，交流接觸器或低壓斷路器等部件組合而成和漏電斷路器。將剩余電流保護裝置和低壓斷路器裝配在一個絕緣外殼內的保護裝置。

（4）按用途分為：?jiǎn)蜗嗉矣檬Ｓ嚯娏鲃?dòng)作保護器，三相三線剩余電流保護器，三相四線剩余電流保護器。

RCD的額定剩余動作電流，用Ia更好，然后要求Ia是滿足約定時間內動作的電流。本來滿足公式就行了，下面又說要5倍，到底是否需要5倍？無論是否需要，前后應該統一。這一點來說，GB50054-2011的5.2.15用的就是Ia，更嚴謹。

例如我們最常見的TN系統交流220V，允許的最大切斷時間是0.4S，而配四表11.7-2在RCD的1倍額定剩余動作電流的最大分?jǐn)鄷r(shí)間是0.3S，已經滿足，還需要考慮5倍嗎？

RCD的額定剩余動作電流，用Ia更好，然后要求Ia是滿足約定時間內動作的電流。本來滿足公式就行了，下面又說要5倍，到底是否需要5倍？無論是否需要，前后應該統一。這一點來說，GB50054-2011的5.2.15用的就是Ia，更嚴謹。

例如我們最常見的TN系統交流220V，允許的最大切斷時間是0.4S，而配四表11.7-2在RCD的1倍額定剩余動作電流的最大分?jǐn)鄷r(shí)間是0.3S，已經滿足，還需要考慮5倍嗎？

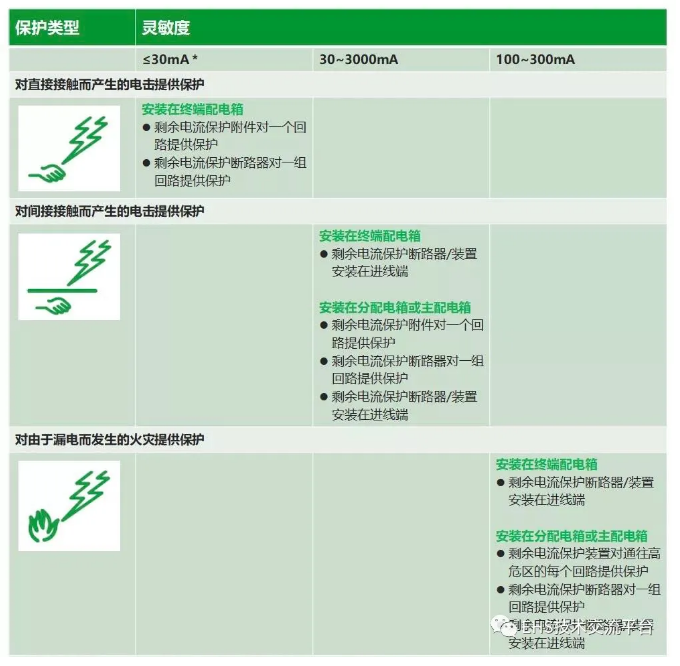

剩余電流動作保護裝置（RCD）的應用場合：

（1）下列場合需要設置RCD

● 屬于1類的移動式電氣設備及手持式電動工具；環境特別惡劣或潮濕場所的電氣設備；

● 公共、辦公、住宅建筑等除壁掛式空調電源插座外的其他電源插座或插座回路；

● 安裝在戶外的電氣裝置；

● 環境特別惡劣或潮濕場所（如：游泳池、噴水池、浴池等）的電氣設備可能直接接觸人體的醫療電氣設備；

● 急救和手術用電設備的配電線路的剩余電流動作保護宣作用于報警，此時選用剩余電流保護報警裝置RCM；

● 施工工地的電氣機械設備；

● 臨時用電的電氣設備；

● 農業生產、水產品加工用的電氣設備；

■ 所有由TT系統供電的用電設備。

（2）如果具備下列條件的電氣設備和場所，可不裝RCD使用安全電壓供電的電氣設備

● 使用安全電壓供電的電氣設備；

● 一般環境條件下使用的具有加強絕緣（雙重絕緣）的電氣設備（如衛類和皿類電器等）；

● 使用隔離變壓器且二次側為不接地系統供電的電氣設備；

● 具有非導電條件場所的電氣設備；

● 在沒有間接接觸電擊危險場所的電氣設備。

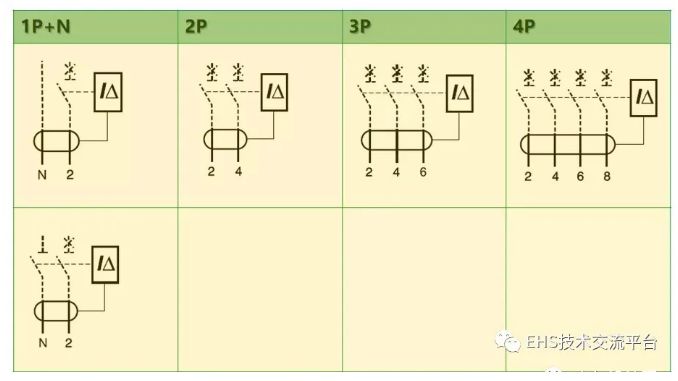

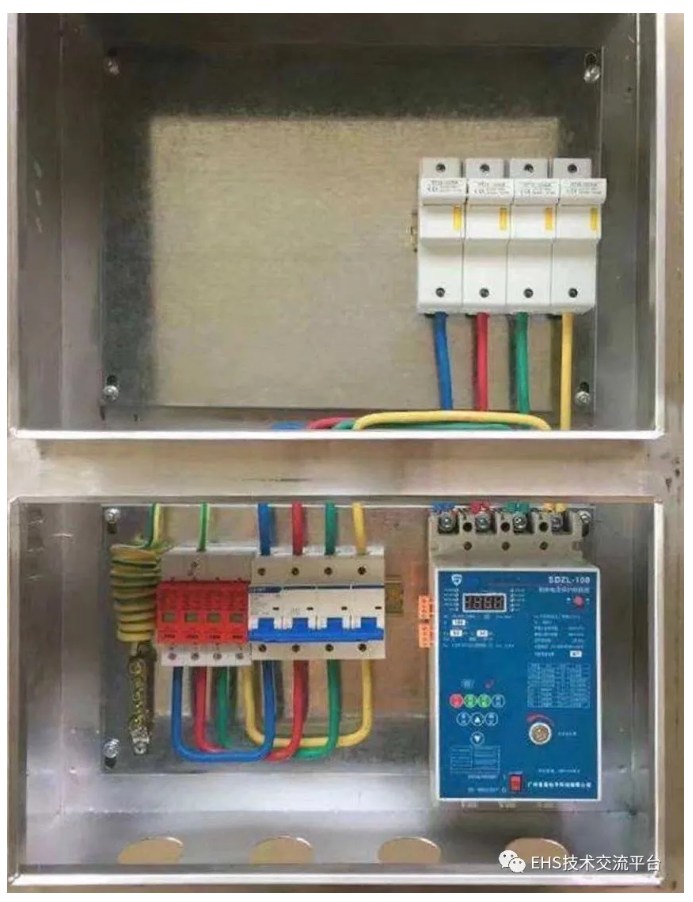

剩余電流動作保護裝置（RCD）的正確接線:

在低壓配電系統中，采用"保護器+保護線"保護的方式，經常由于接線錯誤而造成保護器誤動或拒動，造成不良影響，在采用這種保護方式時，只有正確地接線，才能起到應有的保護效果。

（1）在中性點直接接地，在TN系統中采用TN-C方式保護時，中性線一定要穿過保護器零序TA，而保護線在正常工作時不流過電流，一定不能穿過剩余電流動作保護器的零序TA。　

（2）不帶單相負荷的動力線路，由于是對稱負荷，其中性線不應穿過零序TA，采用三相保護器即可。對于單相負荷回路應采用雙極保護器，按TN-S或TNC-S方式加保護線。

（3）對于動力、照明混合線路，應選用四極保護器。如果采用中性點直接接地，保護線與N線共用的TN-C系統，則PEN線穿過零序TA，但TA后面的PEN線只起工作N線作用，而不能兼作保護線。

（4）選用保護器后，線路若需要進行重復接地，其接地點只能選在工作N線的輸入端，如對于選用三極保護器的動力回路，由于其N線不通過零序電流互感器TA，所以對重復接地的選擇無其它要求。
