油氣水三相分離器的分類和工作原理,你了解嗎?

油氣水三相分離器是油田開發生產過程中最常用的設備之一。油田油水井中安裝于泵下的一種“固、液、氣”三相分離裝置。



工作原理



油氣水混合物高速進入預脫氣室,靠旋流分離及重力作用脫出大量的原油伴生氣,預脫氣后的油水混合物經導流管高速進入分配器與水洗室,在含有破乳劑的活性水層內洗滌破乳,進行穩流,降低來液的雷諾系數。再經聚結整流后,流入沉降分離室進一步沉降分離。脫氣原油翻過隔板進入油室,并經流量計計量,控制后流出分離器,水相靠壓力平衡經導管進入水室,從而達到油氣水三相分離的目的。



三相分離器分類




1

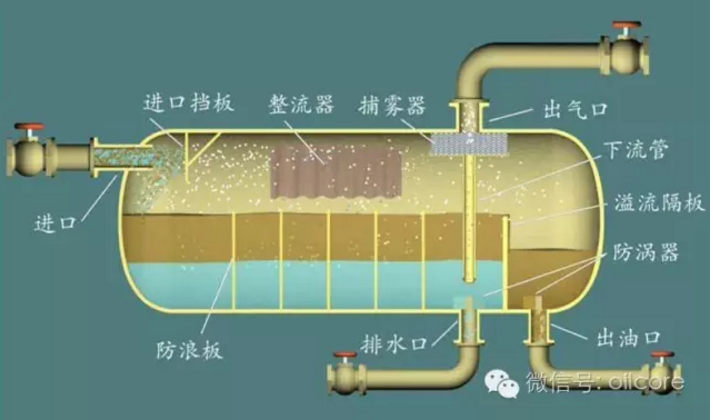

臥式三相分離器


氣液混合流體經氣液進口進入分離器進行基本相分離,氣體進入氣體通道并經過整流器和重力沉降,分離出液滴;液體進入液體空間分離出氣泡后油向上流動、水向下流動得以分離,氣體在離開分離器之前經捕霧器除去小液滴后從出氣口流出,油從頂部經過溢流隔板進入油槽并從出油口流出,水經溢流檔板進入水槽并從排水口流出。


2

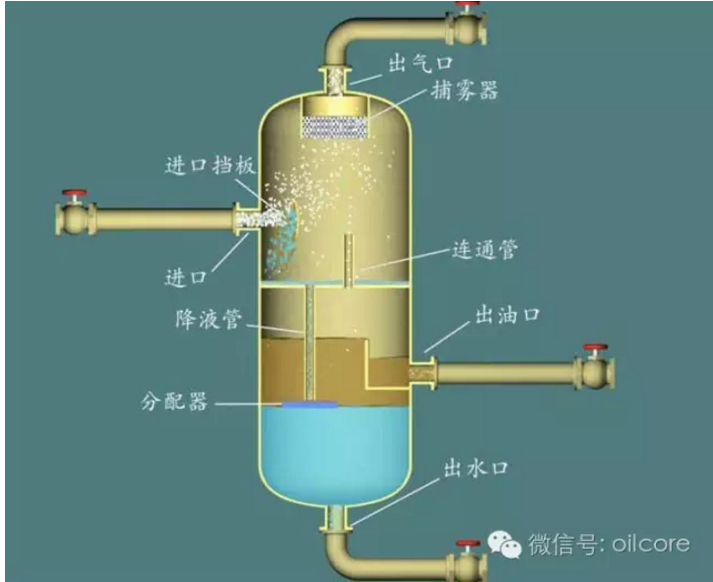

立式三相分離器


氣液混合流體經氣液進口進入分離器后通過流速和流向的突變完成基本相分離,氣體向上流動在氣體通道經重力沉降分離出液滴,液體經降液管進入油水界面,氣泡及油向上流動,水向下流動得以分離
