建筑電氣安全設計解讀（二）

    最有效的建筑電氣風險控制方法可能在現實中無法實施，相較于從一開始就設計具有先進建筑電氣安全技術的工作空間，可能時間、經濟成本更為昂貴。建筑電氣設計預防取決于對建筑電氣風險控制層次結構的理解。

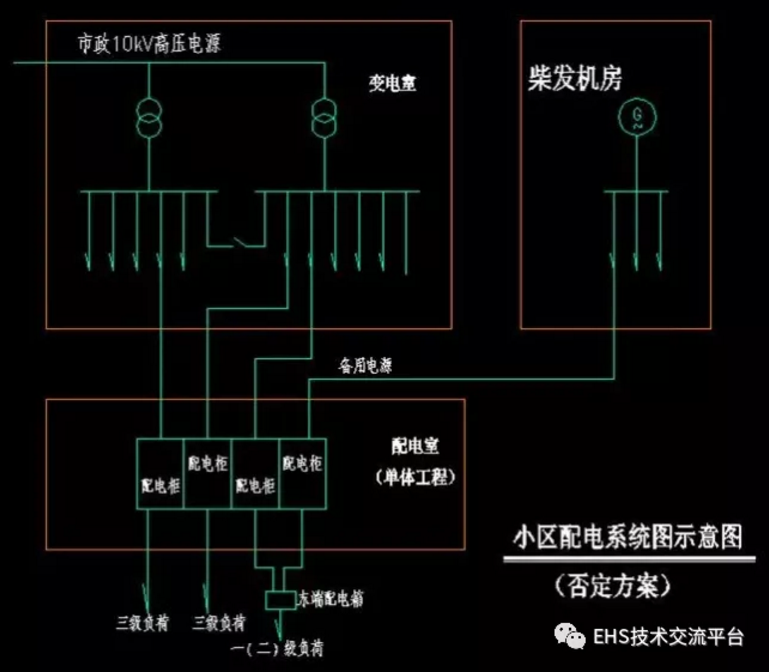

（2）應急電源與正常電源之間必須采取防止并列運行的措施。

（3） 住宅建筑的高壓供電系統宜采用環網方式，并應滿足當?shù)毓╇姴块T的規定。

（4）供配電系統設計應符合國家現行標準《供配電系統設計規范》GB 50052和《民用建筑電氣設計規范》JGJ 16的有關規定。

需要系數是計算負荷和設備負荷之比。需要系數應用在線路末端，需要系數是針對安裝負荷的，而不是針對計算負荷。它標志的是用電設備組投入運行時，從電網中實際取用的功率必須考慮的一個綜合系數。

（二）、三級配電二級保護

1）做到一級、三級配電箱配置漏電保護器；三級配電箱應一機、一箱、一閘、一鎖、一漏保。

2）設備或設施應有避雷防護措施，布置平面設備，對設備連線。

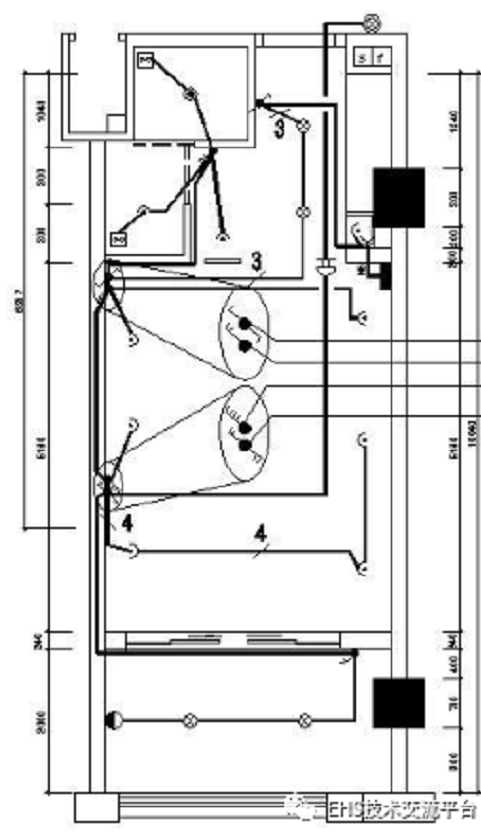

3）土建施工圖的作用主要是預留管，保證后期穿線有空間。如果后期戶內采用的是智能擴容，涉及到的也只是線纜變動。

v

（三）建筑電氣金屬梯架、托盤或槽盒本體之間的連接應牢固可靠，與保護導體的連接應符合下列規定：

1. 梯架、托盤和槽盒全長不大于30m時，不應少于2處與保護導體可靠連接；全長大于30m時，應每隔20m~30m應增加一個連接點，起始端和終點端均應可靠接地。

2. 非鍍鋅梯架、托盤和槽盒本體之間連接板的兩端應跨接保護聯結導體，保護聯結導體的截面積應符合設計要求。

3. 鍍鋅梯架、托盤和槽盒本體之間不跨接保護聯結導體時，連接板每端不應少于2個有防松螺帽或防松墊圈的連接固定螺栓。

四）建筑電氣

1. 建筑中使用或產生水或水蒸氣的粗加工區（間）、細加工區（間）、熱加工區（間）、洗消間等場所安裝的電氣設備外殼、燈具、插座等的防護等級不應低于IP54，操作按鈕的防護等級不應低于IP55。


2. 設在地下層（室）內的建筑各類用房，如無天然光或天然光不足時，宜將設計照度提高一級。




3. 低壓系統中，配電變壓器中性點的接地電阻不宜超過4Ω;

4. 配電變壓器位于建筑物外部時，低壓電纜在引入該建筑物處，對于TN-S或TN-C-S系統，PE線或PEN線應重復接地，接地電阻不宜超過10Ω;對于TT系統，PE線單獨接地，接地電阻不宜超過4Ω;

5. 對于第二、三類防雷建筑物，當專引人工防雷引下線時(該情形極少)，每根引下線的沖擊電阻分別不宜大于10Ω、30Ω; 當利用自然防雷引下線時，每根引下線的沖擊電阻數值可不做規定。
