1. 用電設備組的計算負荷(三相):
有功計算負荷 Pjs=Kx·Pe(Kw);
無功計算負荷 Qjs=Pjs·tgψ(Kvar);
視在功率計算負荷 Sjs=√ ̄Pjs2+ Qjs2(KVA);
計算電流 Ijs=Sjs/√ ̄3·Ux·Cosψ(A)。
式中:Pe --- 用電設備組額定容量(Kw);
Cosψ --- 電網或供電的功率因數余弦值(見下表);
tgψ --- 功率因數的正切值(見下表);
Ux--- 標稱線電壓(Kv)。

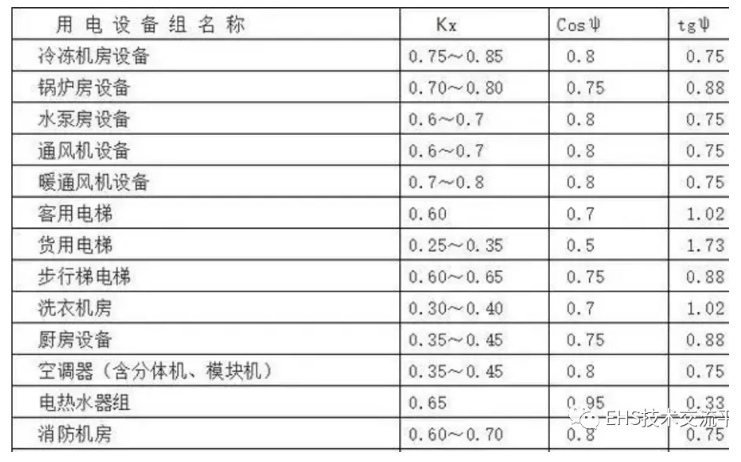

Kx---需要系數(見下表)
提示:有感抗負荷(電機動力)時的計算電流,即:
Ijs=Sjs/√ ̄3·Ux·Cosψ·η(A)
η---感抗負荷效率系數,一般取值0.65~0.85。
GGD交流低壓配電柜:G--低壓配電柜;G--固定安裝、固定接線;D--電力用柜 。
GCK交流低壓配電柜:G--柜式結構;C--抽出式;K--控制中心 。
GCS交流低壓配電柜:G--封閉式開關柜;C--抽出式;S--森源電氣系統。
MNS交流低壓配電柜;是按照瑞士ABB公司轉讓技術制造的產品。

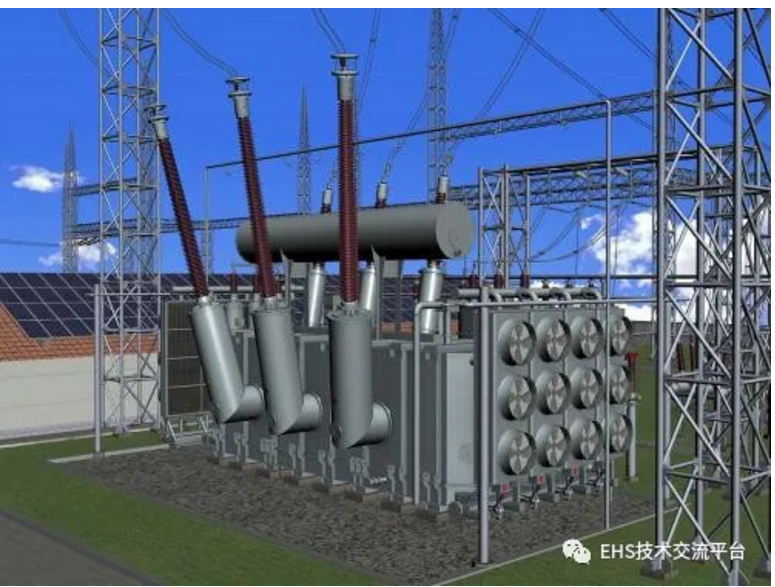

3.變電所變壓器容量的計算
根據低壓配電干線計算負荷匯總后進行計算,參照上述方法進行。即:
∑Sjs變= K∑·∑Sjs干線(K∑取值范圍見下表2)。
變壓器容量確定:S變=Sjs×1.26= (KVA)。
(載容率為80﹪計算,百分比系數取1.26,消防負荷可以不計在內)。
變壓器容量估算S變= Pjs×K×1.26= Pjs×1.063×1.26= (Kva)。
計算舉例(方法參照如上計算):
Pjs=Kx·Pe(Kw); Qjs=Pjs·tgψ(Kvar); Sjs=√ ̄Pjs2+ Qjs2(KVA);
Ijs=Sjs/√ ̄3·Ux·Cosψ(A)。
4. 建筑物單位面積功率Pe(負荷密度)乘以建筑總面積S。
即:
Pjs=Pe·AS/1000(Kw)
式中:Pjs---有功計算負荷(Kw);
Pe---單位面積的功率指標(W/m2);
AS----建筑總面積(m2)。
5.確定電力拖動方案
電力拖動方案選擇是電氣控制系統設計的主要內容之一,也是以后各部分設計內容的基礎和先決條件。
主要從幾個方面考慮電力拖動方案:
拖動方式的選擇:電力拖動方式,獨立拖動?集中拖動? 調速方案的選擇:大型、重型設備的主運動和進給運動,應盡可能采用無級調速;精密機械設備為保證加工精度也應采用無級調速;對于一般中小型設備,在沒有特殊要求時,可選用經濟、簡單、可靠的三相籠型異步電動機。 電動機調速性質要與負載特性適應 恒功率負載?恒轉矩負載?在選擇電動機調速方案時,要使電動機的調速特性與生產機械的負載特性相適應,使電動機得到充分合理應用。
6.拖動電動機的選擇基本原則
建筑體系與電氣設計的分析,根據生產機械調速的要求選擇電動機的種類。 民用建筑工程電氣節能設計,工作過程中電動機容量要得到充分利用。 電氣設計中驗證和自我驗證,根據工作環境選擇電動機的結構型式。
