500千伏某變2號主變35千伏3520開關控制回路斷線異常事件分析報告

一、事件概述

8月27日17時45分,500千伏鳳儀變2號主變35千伏3520開關報第一組控制回路斷線。

二、異常設備信息

該開關生產廠家杭州西門子,型號3AQ1EG,上次檢修時間為2015年1月。



三、異常分析

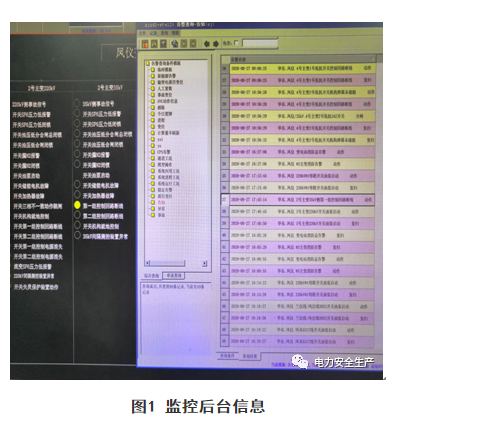

8月26日3時05分至5時55分,鳳儀變2號主變35千伏3520開關先后出現4次第一組控制回路斷線告警。5時55分告警信號復歸后未再次報出。檢修人員現場檢查開關本體機構、開關操作箱外觀未發現明顯異常,相關二次回路端子接線無松動并再次全面緊固。

27日告警再次出現后,檢修人員現場檢查確認為2號主變35千伏3520開關機構箱內K10繼電器(第一組分閘閉鎖繼電器)故障,更換K10繼電器后恢復正常。

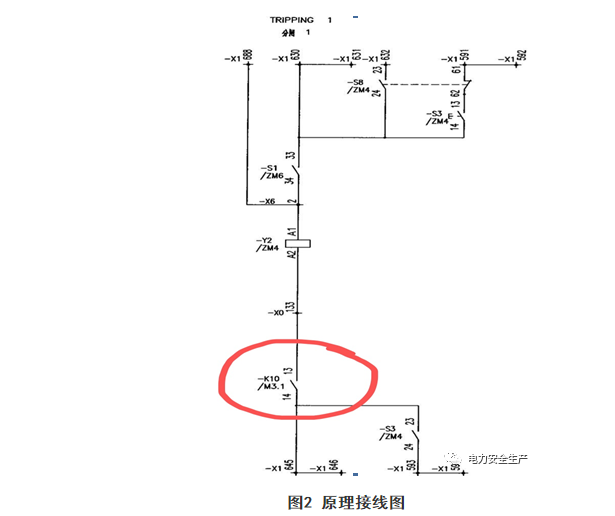

K10為第一組分閘閉鎖繼電器,當斷路器在某些條件下(如SF6閉鎖、操作電源消失等),該接觸器失磁,串入分閘回路的常開接點打開,閉鎖分閘回路。斷路器正常運行情況下,該接觸器應是勵磁的,串入分閘回路的常開接點閉合,使斷路器分閘操作成為可能。


四、后續處理

1.后續計劃對更換下的繼電器進行解體,明確異常原因。并在后續設備檢修過程中,對相關二次元器件進行檢查更換。

2.西門子常勵磁繼電器因長期處于勵磁狀態,塑料材質連桿在長期受力情況下易斷裂導致節點不通。后續將嚴格根據省公司二次元器件管控要求,結合斷路器大修,對常勵磁繼電器進行更換。
